Fabricate la comandă în Popești-Leordeni, Ilfov
Profile inox și rigole la comandă: profile L, U, Z, C și Omega, rigole, tăvi, capace și pervazuri
Facem la comandă profile din tablă de inox îndoită la 90°: profile L, U, Z, C și Omega, rigole simple, cu aripi, cu grătar sau cu capac, tăvi cu colțuri sudate, capace de acoperire și pervazuri cu picurător. Alegi forma, scrii cotele și lungimea, iar configuratorul desenează piesa în 3D, o arată și în secțiune și îți dă lățimea tablei desfășurate. Alte forme și variante se fac după schița sau desenul tău. Ne trimiți configurația și revenim cu oferta de preț în două zile lucrătoare.
- Material
- Inox AISI 304 sau 316, satinat sau lustruit
- Forme
- L, U, Z, C, Omega, rigolă, tavă, capac, pervaz
- Tablă
- De la 1 la 3 mm, îndoită în unghi drept
- Ofertă de preț
- În două zile lucrătoare
Configurează profilul sau rigola în 3D
Alege unul dintre cele 12 modele și scrie cotele, în milimetri, măsurate la exterior. Rezumatul îți arată forma, numărul de îndoituri și lățimea tablei desfășurate. Butonul „Secțiune” apropie imaginea de capătul piesei, ca să vezi forma tăieturii. Desenul arată o bucată din lungime; lungimea cerută de tine apare în rezumat și în cerere.
Exemplu de configurație. Profil U 60 × 40 mm, lungime 2000 mm, tablă de 2 mm.
- Secțiune (cote exterioare)
- lățime 60 mm, înălțime 40 mm
- Lungime
- 2000 mm
- Îndoituri
- două îndoituri la 90°
- Material
- inox AISI 304, tablă de 2 mm, finisaj satinat
- Cantitate
- o bucată
- Desfășurata tablei
- aprox. 132 mm lățime, pe toată lungimea
- Cum e calculată
- factor K 0,33, rază interioară egală cu grosimea; orientativ
- Desenul 3D
- arată 250 mm din cei 2000 mm
Configuratorul 3D are nevoie de JavaScript. Dacă nu se deschide, scrie-ne forma și cotele pe contact@romarbyinox.ro și îți trimitem oferta.
12 modele de profile și rigole din inox îndoit
Toate se fac la comandă, din tablă de inox AISI 304 sau 316. Modelele sunt puncte de plecare: lungimea, laturile, grosimea tablei, capetele și acoperirea se schimbă cum ai nevoie. O formă care nu e aici se poate face după schița sau desenul tău.

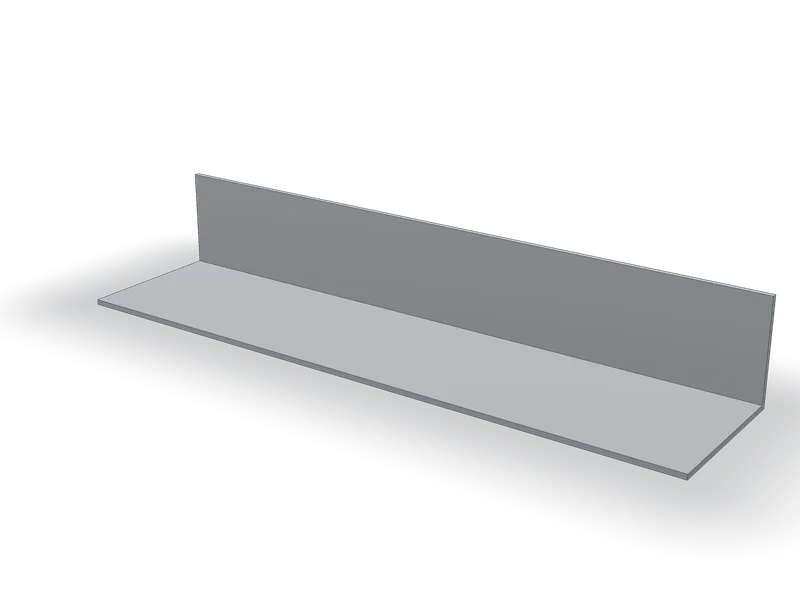

Profil L din inox, cu laturi egale sau inegale
Două laturi la 90°, ca un cornier din tablă îndoită. Scrii cele două laturi și lungimea; pot fi egale sau diferite. Pentru muchii, colțuri, suporturi și rame.
Configurează modelul: Profil L din inox, cu laturi egale sau inegale

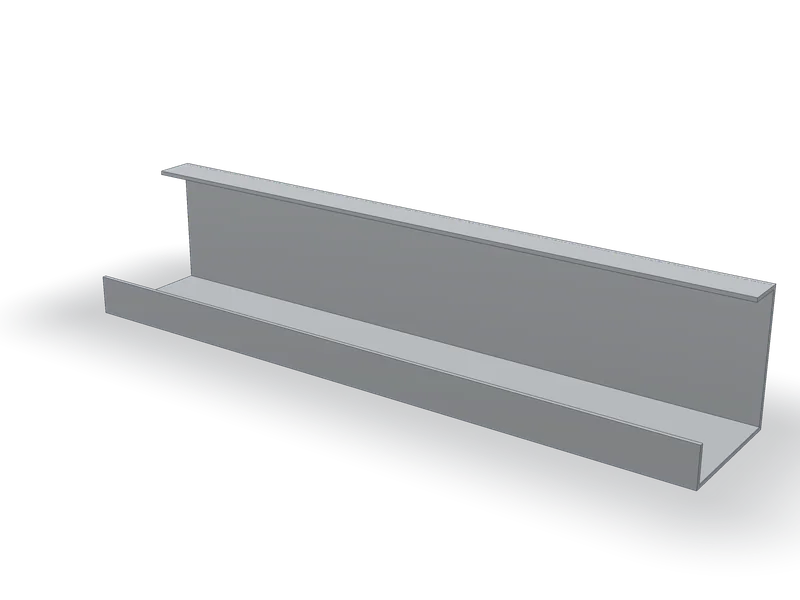

Profil L cu retur, pentru colțuri
Un cornier cu o margine îndoită înapoi la capătul fiecărei laturi, care ascunde muchia tăiată. Se pune la colțuri exterioare și la muchii expuse.
Configurează modelul: Profil L cu retur, pentru colțuriProfil U din inox (canal)
Fund și două laturi de aceeași înălțime. Pentru ghidaje, canale, protecții de cabluri și rame. Scrii lățimea, înălțimea și lungimea.
Configurează modelul: Profil U din inox (canal)

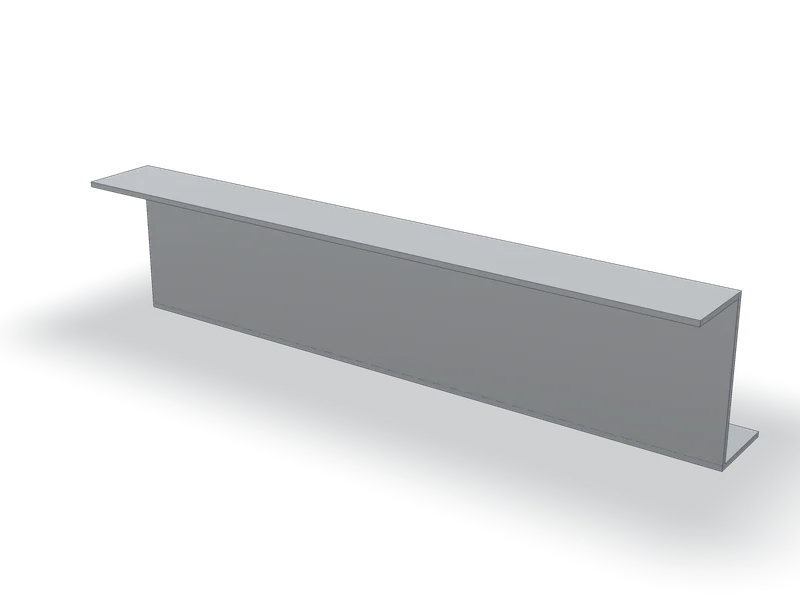

Profil Z din tablă îndoită
Două aripi orientate în părți opuse, legate printr-o inimă. Se folosește la îmbinări prin suprapunere și la suporturi.
Configurează modelul: Profil Z din tablă îndoită

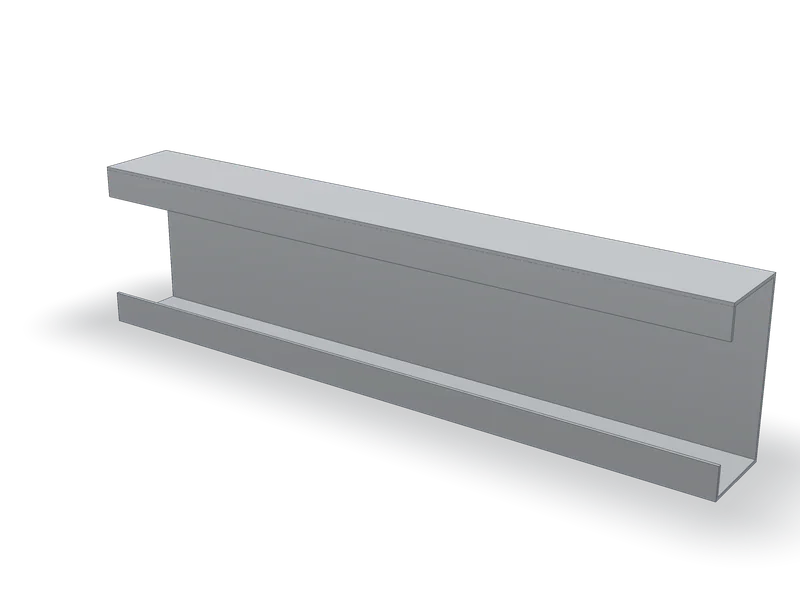

Profil C cu buze
Inimă, două aripi și câte o buză îndoită spre interior la fiecare aripă, care ascunde muchia tăiată. Pentru rame, console și suporturi.
Configurează modelul: Profil C cu buze

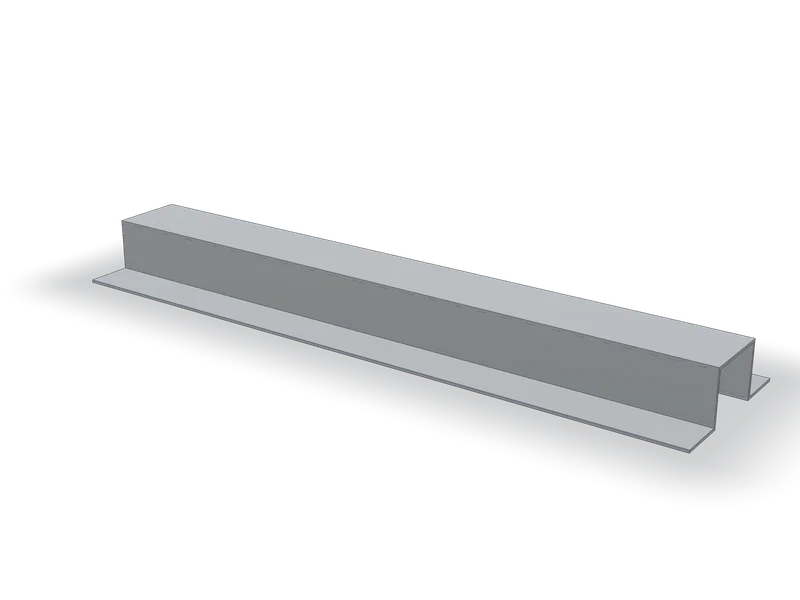

Profil Omega (pălărie)
O parte centrală ridicată, cu o aripă plată de fiecare parte. Aripile se prind de suprafață, iar partea ridicată face loc unui cablu, unei țevi sau unei garnituri.
Configurează modelul: Profil Omega (pălărie)

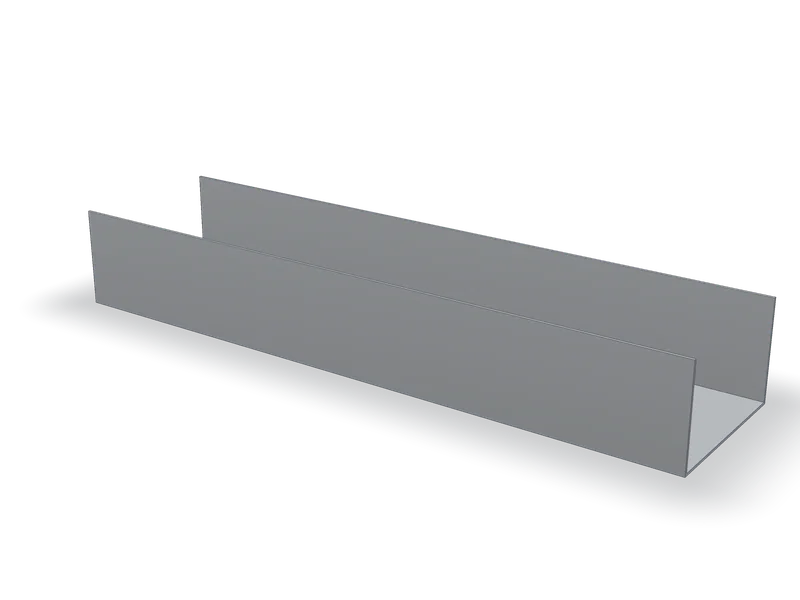

Rigolă din inox, simplă
Un canal în U, fără aripi. Se face la lungimea cerută de tine și poate avea capetele închise. Pentru scurgere și colectare în hale, bucătării și ateliere.
Configurează modelul: Rigolă din inox, simplă

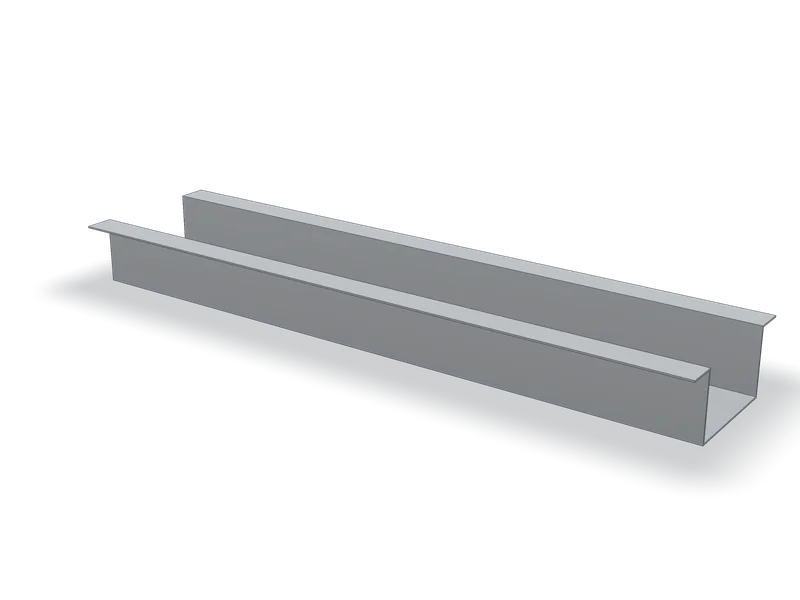

Rigolă cu aripi laterale
Canalul are, la partea de sus, două aripi plate îndoite spre exterior. De ele se prinde rigola, iar pe ele se reazemă grătarul sau capacul.
Configurează modelul: Rigolă cu aripi laterale

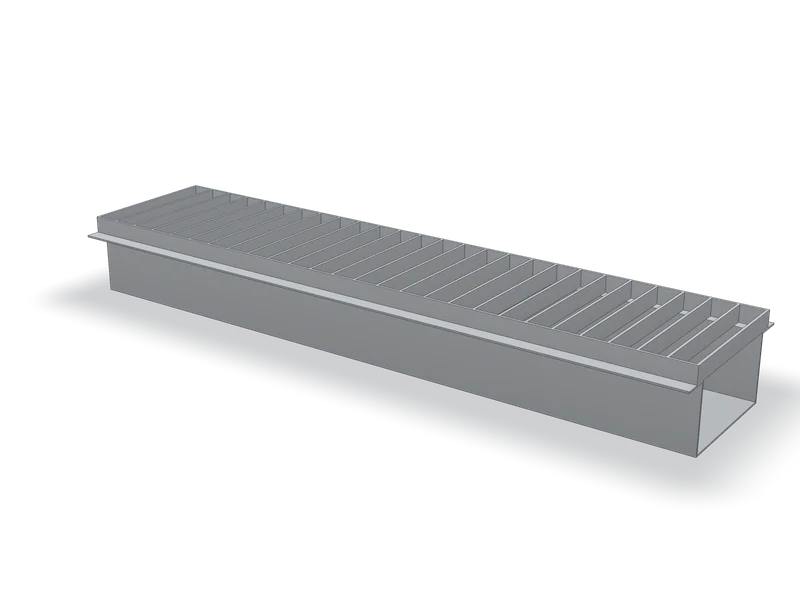

Rigolă cu grătar din bare
Rigolă cu aripi și grătar din bare plate puse pe cant, care se reazemă pe aripi. Grătarul acoperă canalul; capetele pot fi deschise sau închise.
Configurează modelul: Rigolă cu grătar din bare

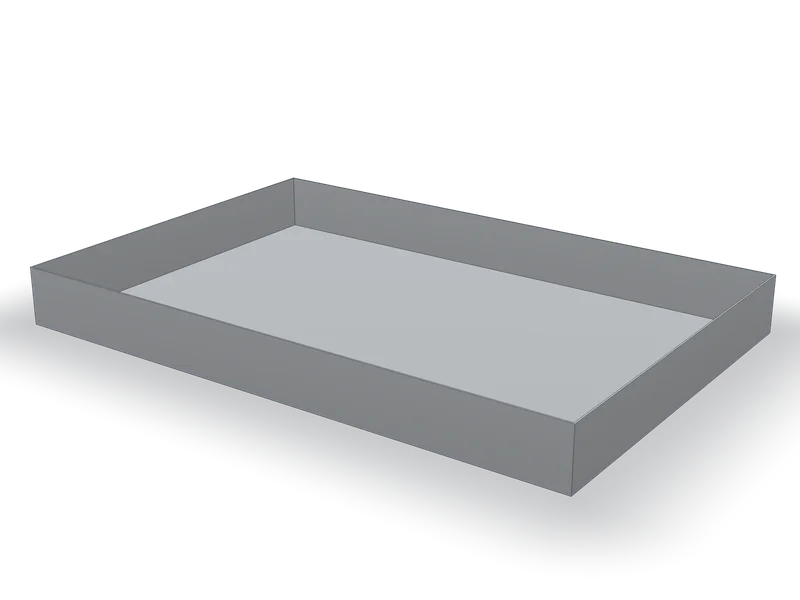

Tavă din inox cu colțuri sudate
Fund și patru laturi îndoite, cu colțurile sudate. Scrii lungimea, lățimea și înălțimea. Pentru colectare, depozitare și sub echipamente.
Configurează modelul: Tavă din inox cu colțuri sudate

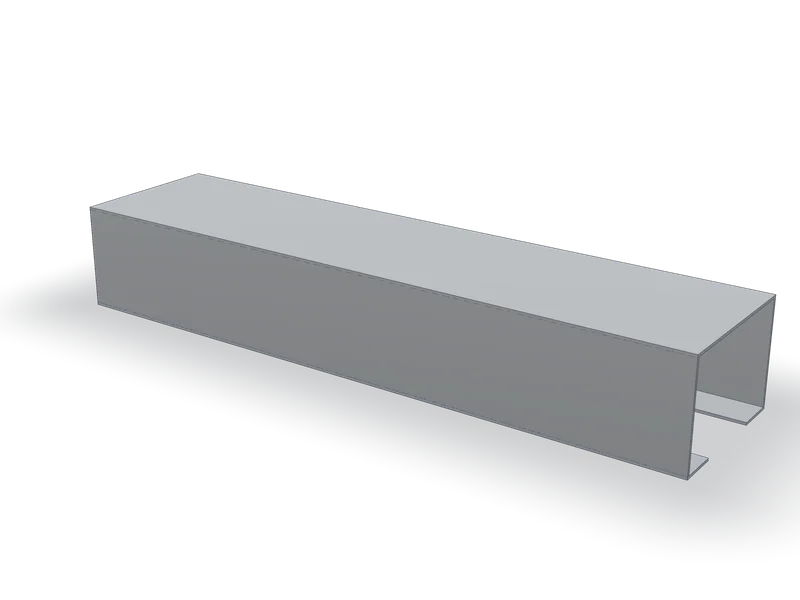

Capac de acoperire pentru muchii
Un U întors, cu retururi spre interior, care se pune peste o muchie sau peste un cadru. Scrii lățimea, înălțimea și returul.
Configurează modelul: Capac de acoperire pentru muchii

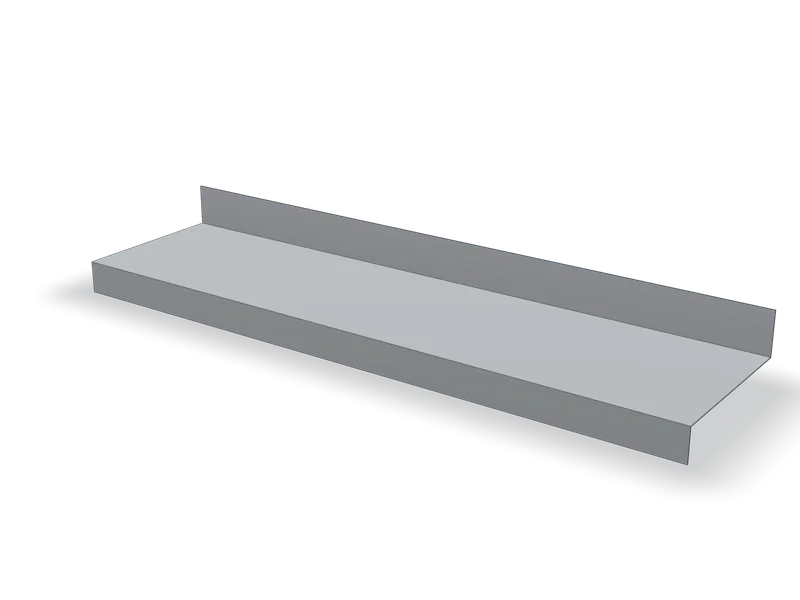

Pervaz cu picurător
O placă plată, cu o urcare la perete și o muchie coborâtă în față, pentru picurare. Pentru ferestre, parapete și tocuri.
Configurează modelul: Pervaz cu picurătorVrei să calculezi singur desfășurata unei piese îndoite? Folosește calculatorul de tablă îndoită. Ai nevoie de plăci sau de piese tăiate la laser? Vezi serviciul de debitare laser, iar pentru îndoirea tablei, îndoirea la abkant. Pentru mobilier cu rebord și rafturi din tablă îndoită vezi mesele inox și rafturile inox.
Cum se calculează desfășurata unei piese îndoite
Desfășurata este tabla plată din care se îndoaie profilul. Lățimea ei îți spune de ce foaie ai nevoie și ce cantitate de tablă intră în piesă.
Lățimea desfășurată este suma laturilor, măsurate la exterior, minus câte o scădere pentru fiecare îndoitură. Cu raza interioară egală cu grosimea tablei și factorul K de 0,33, scăderea la o îndoitură de 90° este de 1,91 ori grosimea. La tabla de 2 mm scăderea este de 3,8 mm.
Exemplu. Profil U 60 × 40 mm din tablă de 2 mm: laturile măsoară 140 mm, cele două îndoituri scad 7,6 mm, iar desfășurata are 132,4 mm lățime, pe toată lungimea piesei.
| Tabla | Scădere la o îndoitură | Latura minimă |
|---|---|---|
| 1 mm | 1,9 mm | 15 mm |
| 1,5 mm | 2,9 mm | 15 mm |
| 2 mm | 3,8 mm | 16 mm |
| 3 mm | 5,7 mm | 24 mm |
Latura minimă este cota cea mai mică pe care o acceptă configuratorul la grosimea respectivă: cel puțin 8 × grosimea, dar nu mai puțin de 15 mm. Se confirmă la ofertare, după matrițele cu care se îndoaie piesa.
| Model, la cotele de pornire | Tablă (mm) | Desfășurată (mm) |
|---|---|---|
| Profil L (cornier din tablă) | 2 | 96 |
| Profil L cu retur | 1,5 | 121 |
| Profil U (canal) | 2 | 132 |
| Profil Z | 2 | 112 |
| Profil C (cu buze) | 1,5 | 179 |
| Profil Omega (pălărie) | 1,5 | 142 |
| Rigolă simplă | 1,5 | 214 |
| Rigolă cu aripi | 1,5 | 262 |
| Rigolă cu grătar | 2 | 359 |
| Tavă cu colțuri sudate | 1,5 | 714 × 514 |
| Capac de acoperire | 1 | 162 |
| Pervaz cu picurător | 1 | 216 |
Valori calculate de configurator, în milimetri. La tavă sunt două cote, lungimea și lățimea tablei, cu colțurile tăiate.
Valorile sunt orientative. Factorul K depinde de material, de grosime și de raza cu care se îndoaie piesa, iar în literatură variază între 0,33 și 0,50; desfășurata exactă se confirmă cu o probă îndoită. Dacă vrei să încerci alte valori, folosește calculatorul de tablă îndoită. Foile de tablă au lățimi de până la 1500 mm; peste această lățime piesa se împarte sau se îmbină, iar configuratorul te avertizează.
Cum se măsoară profilul: cotele A, B, H și R
Toate cotele se scriu la exterior, de la o muchie exterioară la cealaltă, în milimetri. Desenele sunt schematice; literele sunt cele din configurator.
Profil L (cornier din tablă)
A este latura verticală, B cea orizontală. Pot fi egale sau diferite.
Profil L cu retur
A și B sunt laturile; R este returul, îndoit spre interior la capătul fiecărei laturi.
Profil U (canal)
B este lățimea, de la o față exterioară la cealaltă; H este înălțimea laturilor, la fel pe ambele părți.
Profil Z
H este înălțimea inimii; A este aripa de sus, spre dreapta, iar B aripa de jos, spre stânga.
Profil C (cu buze)
H este înălțimea inimii, B aripa, iar R buza îndoită spre interior la capătul fiecărei aripi.
Profil Omega (pălărie)
B este lățimea părții de sus, H înălțimea, iar A aripa plată de fiecare parte.
Rigolă simplă
B este lățimea canalului, de la exterior la exterior; H este adâncimea.
Rigolă cu aripi
B și H ca la rigola simplă; A este aripa plată, îndoită spre exterior la partea de sus.
Rigolă cu grătar
Ca rigola cu aripi, plus grătarul din bare plate, reazemat pe aripi.
Tavă cu colțuri sudate
B este lățimea tăvii, H înălțimea laturilor; lungimea o scrii separat. Colțurile se sudează.
Capac de acoperire
B este lățimea de sus, H înălțimea laturilor, R returul îndoit spre interior la capătul fiecărei laturi.
Pervaz cu picurător
B este adâncimea plăcii, A urcarea la perete, H înălțimea muchiei de picurare din față.
Profilele se îndoaie în unghi drept. Desenul 3D arată colțurile ascuțite, iar la piesa reală îndoitura are o rază mică, cât grosimea tablei, ca în calculul desfășuratei. Raza reală se stabilește la ofertare.
Rigole din inox: simplă, cu aripi, cu grătar sau cu capac
O rigolă este un canal în U, făcut la lungimea cerută de locul unde se montează. În configurator o alegi simplă, cu aripi, cu grătar sau cu capac plin, cu capetele deschise sau închise.
Aripi laterale
Aripile sunt două margini plate, îndoite spre exterior la partea de sus a canalului. Pe ele se reazemă grătarul sau capacul, iar de ele se poate prinde rigola. Când alegi grătar sau capac, configuratorul adaugă singur aripile și îți spune asta.
Capete
Capetele rigolei pot fi deschise, închise la un singur capăt sau închise la ambele, cu o placă sudată între laturi. În vederea „Secțiune” capătul din față nu se desenează, ca să se vadă forma canalului.
Grătar și capac
Grătarul este făcut din bare plate de 20 × 3 mm, puse pe cant, la 30 mm între axe, și se reazemă pe aripi cu câte 15 mm pe fiecare parte. Capacul plin este o tablă plată, de aceeași grosime ca rigola, pusă peste aripi. Configuratorul desenează aceste soluții; alt tip de grătar sau un capac cu găuri se stabilește la ofertare.
Găurile, decupajele și locul de montaj se scriu la observații. Piesele cu găuri sau decupaje se taie la laser înainte de îndoire.
Dimensiuni de pornire și grosimi
Orice profil sau rigolă se face pe măsura locului. Mai jos sunt cotele cu care pornește fiecare model în configurator, în milimetri, și grosimea tablei cu care pornește.
| Model | Cote de pornire (exterioare) | Tablă (mm) |
|---|---|---|
| Profil L (cornier din tablă) | A 40 · B 60 | 2 |
| Profil L cu retur | A 50 · B 50 · R 15 | 1,5 |
| Profil U (canal) | B 60 · H 40 | 2 |
| Profil Z | H 60 · A 30 · B 30 | 2 |
| Profil C (cu buze) | H 80 · B 40 · R 15 | 1,5 |
| Profil Omega (pălărie) | B 40 · H 30 · A 25 | 1,5 |
| Rigolă simplă | B 100 · H 60 | 1,5 |
| Rigolă cu aripi | B 100 · H 60 · A 25 | 1,5 |
| Rigolă cu grătar | B 150 · H 80 · A 30 | 2 |
| Tavă cu colțuri sudate | L 600 · B 400 · H 60 | 1,5 |
| Capac de acoperire | B 60 · H 40 · R 15 | 1 |
| Pervaz cu picurător | B 150 · H 30 · A 40 | 1 |
Grosimea tablei se alege din listă: 1, 1,5, 2 sau 3 mm. Cotele laturilor pot fi între 15 și 1000 mm, iar returul sau buza între 15 și 300 mm; la tablă mai groasă, latura minimă crește (tabelul de mai sus). Lungimea o scrii tu. Pentru greutatea tablei vezi calculatorul de greutate inox.
Ce material alegi: inox AISI 304 sau AISI 316
| Marcă | Ce este | Unde se potrivește |
|---|---|---|
| AISI 304 | Inox austenitic cu crom și nichel. | Alegerea obișnuită: bucătării, industria alimentară, spații curate, interior și exterior obișnuit. |
| AISI 316 | Ca 304, cu adaos de molibden. Rezistă mai bine la cloruri. | Litoral, piscine, locuri unde se folosesc dezinfectanți cu clor sau se împrăștie sare. Se face la cerere, nu e mereu în stoc. |
Finisajul poate fi satinat sau lustruit. Desenul 3D arată toate piesele în aceeași culoare: materialul și finisajul se aleg din listă și apar în rezumat și în cererea de ofertă. Pentru alt material, scrie la observații.
Cum se face o piesă îndoită în atelierul nostru
Tăierea, îndoirea, sudura și finisarea se fac în același loc, în Popești-Leordeni.
- Debitare
Desfășurata se taie la laser din tablă, cu găurile și decupajele făcute înainte de îndoire. Vezi serviciul de debitare laser.
- Îndoire
Tabla se îndoaie la abkant, în unghi drept, cu muchii drepte. Vezi îndoirea la abkant. Nu facem profile curbe și nu îndoim pe rotund.
- Sudură
Colțurile tăvilor, capetele rigolelor și piesele compuse din mai multe bucăți se îmbină prin sudură; cordoanele se curăță și se finisează.
- Finisare și livrare
Inoxul se satinează sau se lustruiește, iar urmele de la sudură se îndepărtează. Modul de livrare se stabilește la ofertare.
Cum comanzi
Trimite configurația din pagină sau o schiță cu cote, făcută și de mână, eventual un fișier DXF sau o fotografie a piesei de înlocuit. Spune-ne lungimea, câte bucăți vrei, unde se montează piesa și dacă are găuri sau decupaje. Primești oferta de preț în două zile lucrătoare.
Întrebări frecvente despre profile și rigole din inox
Ce profile din inox faceți?
Cum aflu lățimea tablei desfășurate?
Ce grosimi de tablă pot alege?
Pot comanda o formă care nu e în listă?
Ce lungime pot avea profilele și rigolele?
Cum măsor un profil sau o rigolă?
Faceți rigole cu grătar sau cu capac?
Pot adăuga găuri sau decupaje?
Ce marcă de inox aleg: AISI 304 sau AISI 316?
Cât costă un profil sau o rigolă din inox?
Faceți profile curbe sau îndoite pe rotund?
Lucrări din tablă de inox îndoită, făcute în atelier
Pe site nu avem încă proiecte dedicate profilelor și rigolelor; modelele de mai sus sunt arătate doar în desenele 3D. Fotografiile de mai jos sunt lucrări din tablă de inox îndoită, cu marginile și rebordurile făcute în același atelier: mese, chiuvete și dulapuri. Apasă pe o fotografie ca s-o vezi mare, sau pe titlu ca să deschizi pagina proiectului.
12 fotografii
Ai deja o schiță sau o piesă de înlocuit?
Trimite-ne forma, cotele măsurate la exterior, grosimea tablei, lungimea și numărul de bucăți. Un desen, un fișier DXF sau câteva fotografii ale piesei ajută. Spune-ne unde se montează și dacă are găuri sau decupaje. Dacă nu ești sigur de formă sau de grosime, scrie-ne ce trebuie să facă piesa și stabilim împreună la ofertare.
