Tăiate la laser în Popești-Leordeni, Ilfov
Flanșe inox la comandă: oarbe, plate, rotunde, pătrate și dreptunghiulare, tăiate la laser
Tăiem la laser flanșe din inox și din oțel: flanșe rotunde oarbe și plate, cu diametrul exterior, cercul și găurile de montaj din EN 1092-1 pentru DN-ul și PN-ul ales, flanșe rotunde cu cotele tale, plăci pătrate și dreptunghiulare cu găuri în colțuri și, dacă vrei, cu orificiu central. Alegi modelul, scrii cotele, iar configuratorul desenează piesa în 3D, verifică dacă încap găurile și îți dă fișierul DXF la scara 1:1, pe care îl poți folosi la calculul tăierii laser. Ne trimiți configurația și revenim cu oferta de preț în două zile lucrătoare.
Flanșele se taie din tablă și nu sunt flanșe de presiune certificate: de la standard iau cotele de montaj, nu și grosimea sau certificarea. Dacă flanșa lucrează sub presiune, spune-ne la ofertare.
- Material
- Inox AISI 304 sau 316, oțel S235JR
- Grosime
- Până la 10 mm la inox, până la 20 mm la oțel
- Fișier
- DXF la scara 1:1, pentru debitarea laser
- Ofertă de preț
- În două zile lucrătoare
Configurează flanșa în 3D
Alege unul dintre cele 8 modele. La flanșele după DN și PN alegi diametrul nominal și presiunea, iar cotele se completează din standard; la celelalte scrii cotele, în milimetri. Rezumatul îți arată diametrul, cercul și numărul de găuri, iar butonul „Descarcă DXF 1:1” îți dă conturul exact, cu găuri cu tot. Fișierul se poate încărca în calculatorul de pe pagina de debitare laser.
Exemplu de configurație. Flanșă oarbă DN 100 PN 16, Ø220 mm, grosime 10 mm.
- Standard
- EN 1092-1, DN 100, PN 16
- Diametru exterior
- Ø220 mm
- Cercul găurilor
- Ø180 mm
- Găuri
- 8 × Ø18 mm, egal distanțate, încadrează ambele axe
- Orificiu central
- fără orificiu (flanșă oarbă)
- Material
- inox AISI 304, tablă de 10 mm
- Cantitate
- o bucată
- Presiune de lucru
- se scrie la observații, dacă e cazul
- Între centrele găurilor
- 68,9 mm (coarda)
- Fișier de debitare
- DXF la scara 1:1, în milimetri, pentru calculatorul de debitare laser
Important. Cotele de montaj (diametrul exterior, cercul și găurile) sunt cele din EN 1092-1, dar flanșa se taie din tablă și nu este o flanșă de presiune certificată; grosimea o alegi tu din listă și nu este cea din standard. Pentru conducte sub presiune, grosimea, materialul și garniturile le stabilește proiectantul instalației.
Configuratorul 3D are nevoie de JavaScript. Dacă nu se deschide, scrie-ne tipul flanșei, cotele și grosimea pe contact@romarbyinox.ro și îți trimitem oferta.
8 modele de flanșe inox tăiate la laser
Fiecare flanșă se taie dintr-o singură bucată de tablă, la comandă, din inox AISI 304, AISI 316 sau oțel S235JR. Modelele sunt puncte de plecare: dimensiunile, grosimea, găurile și orificiul central se schimbă cum ai nevoie. O formă care nu e aici se poate face după desenul sau fișierul tău DXF.

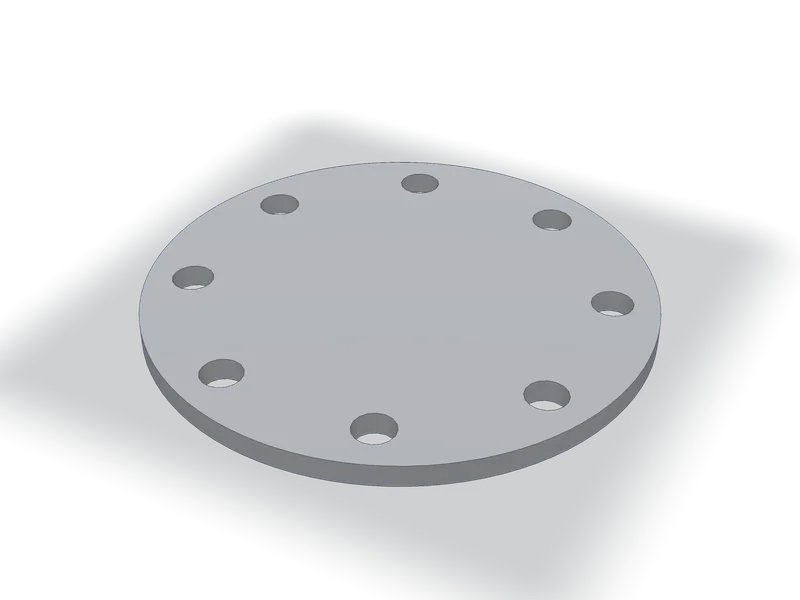

Flanșă oarbă rotundă, după DN și PN
Disc plin, cu găurile de montaj ale unei flanșe EN 1092-1. Alegi DN-ul și PN-ul, iar diametrul exterior, cercul și găurile vin din standard. Închide capătul unei conducte sau al unui racord.
Configurează modelul: Flanșă oarbă rotundă, după DN și PN

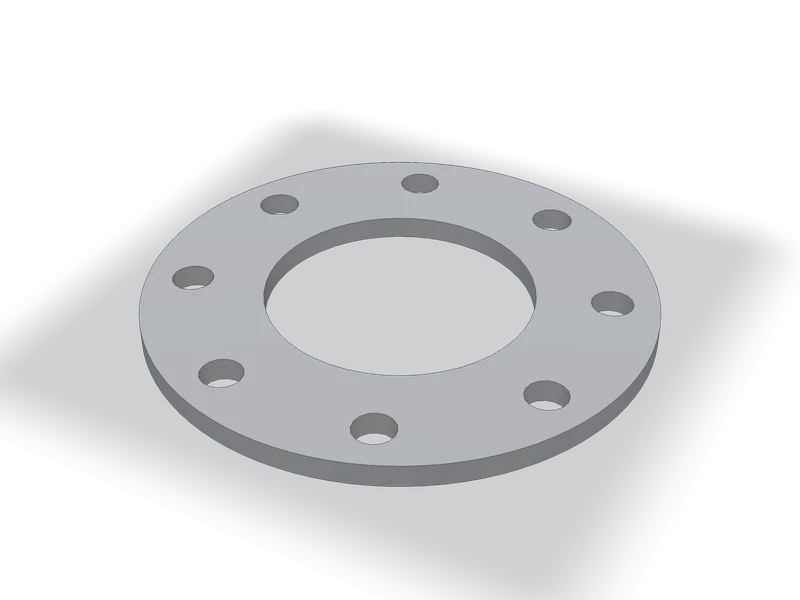

Flanșă plată cu gaură centrală, după DN și PN
Disc cu gaură centrală pentru țeava care se sudează în ea, cu găurile de montaj ale flanșei EN 1092-1. Alegi DN-ul și PN-ul; cotele vin din standard.
Configurează modelul: Flanșă plată cu gaură centrală, după DN și PN

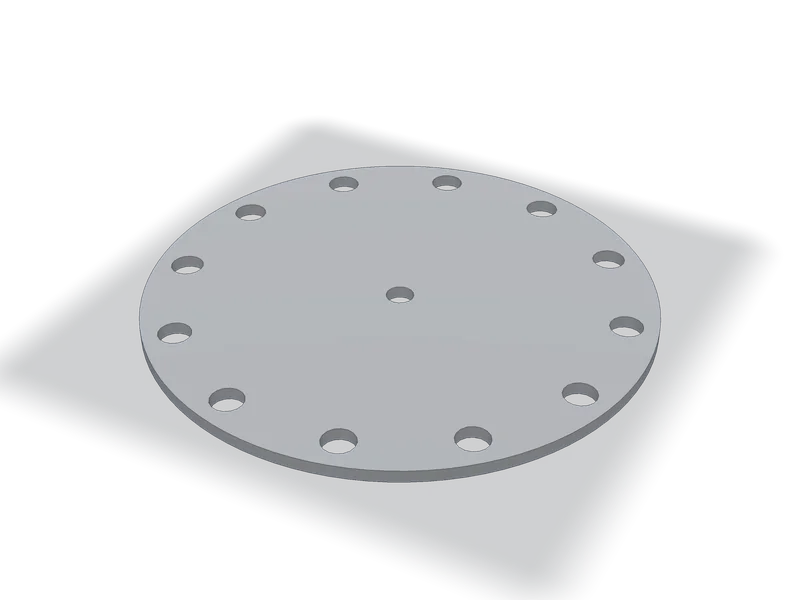

Flanșă oarbă cu orificiu pentru racord
Flanșă oarbă cu un orificiu al tău, de exemplu pentru un racord mai mic sau un senzor. Cotele de montaj vin din standard, iar diametrul orificiului îl scrii tu.
Configurează modelul: Flanșă oarbă cu orificiu pentru racord

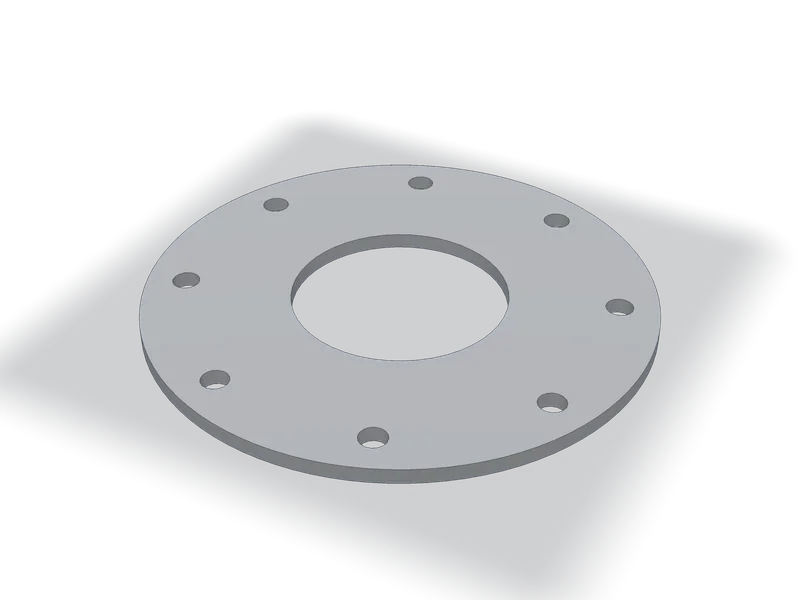

Flanșă rotundă cu cote proprii
Pentru flanșe care nu urmează un DN standard: scrii diametrul exterior, cercul găurilor, numărul și diametrul găurilor și, dacă vrei, orificiul central. Pentru înlocuirea unei piese vechi.
Configurează modelul: Flanșă rotundă cu cote proprii

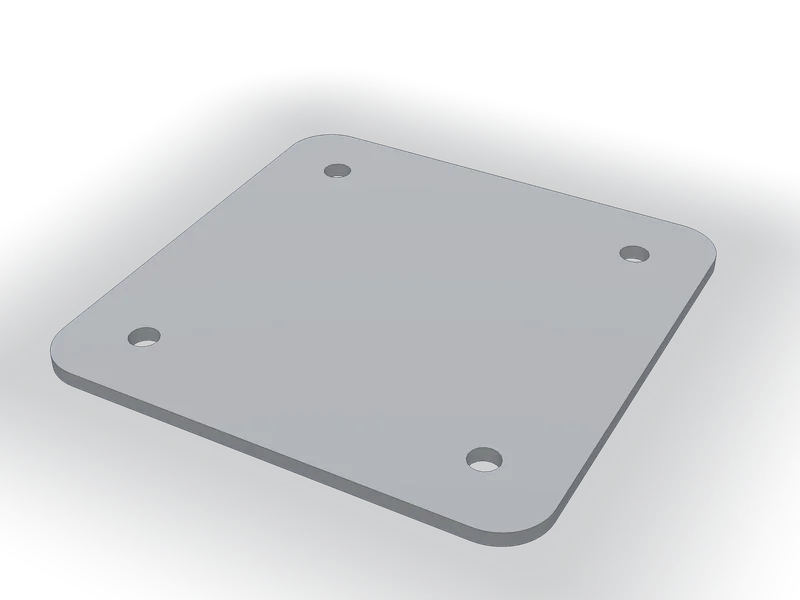

Flanșă pătrată cu găuri în colțuri
Placă pătrată cu patru găuri în colțuri și colțuri drepte sau rotunjite. Pentru capace, plăci de bază și suporturi. Scrii latura, grosimea și găurile.
Configurează modelul: Flanșă pătrată cu găuri în colțuri

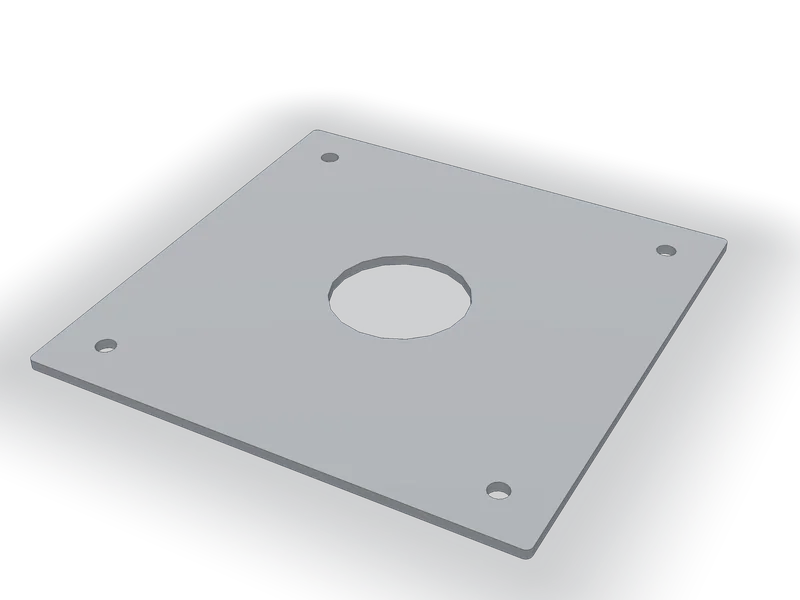

Flanșă pătrată cu orificiu central
Placă pătrată cu orificiu central și patru găuri în colțuri. Pentru ventilatoare, motoare mici, țevi și racorduri montate pe un perete sau pe o carcasă.
Configurează modelul: Flanșă pătrată cu orificiu central

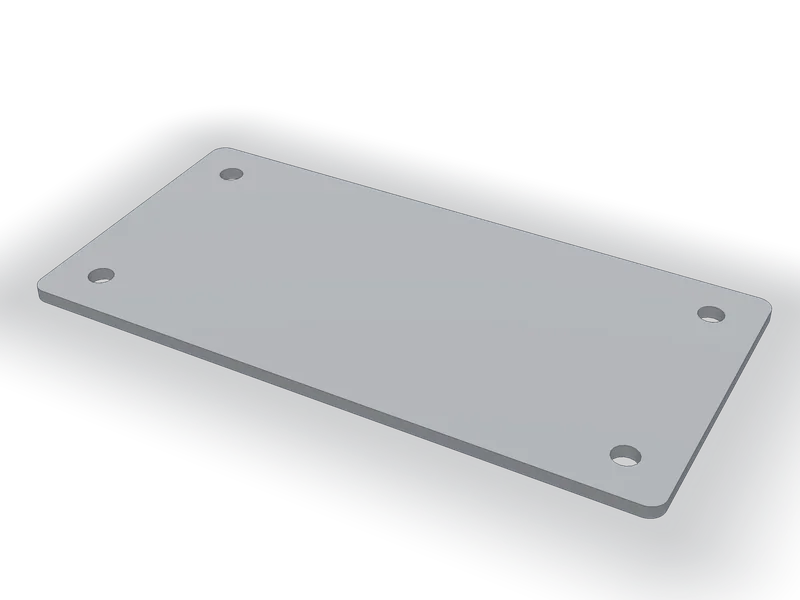

Flanșă dreptunghiulară cu găuri în colțuri
Placă dreptunghiulară cu patru găuri în colțuri. Scrii lățimea, înălțimea, raza colțurilor și distanța găurilor de margine.
Configurează modelul: Flanșă dreptunghiulară cu găuri în colțuri

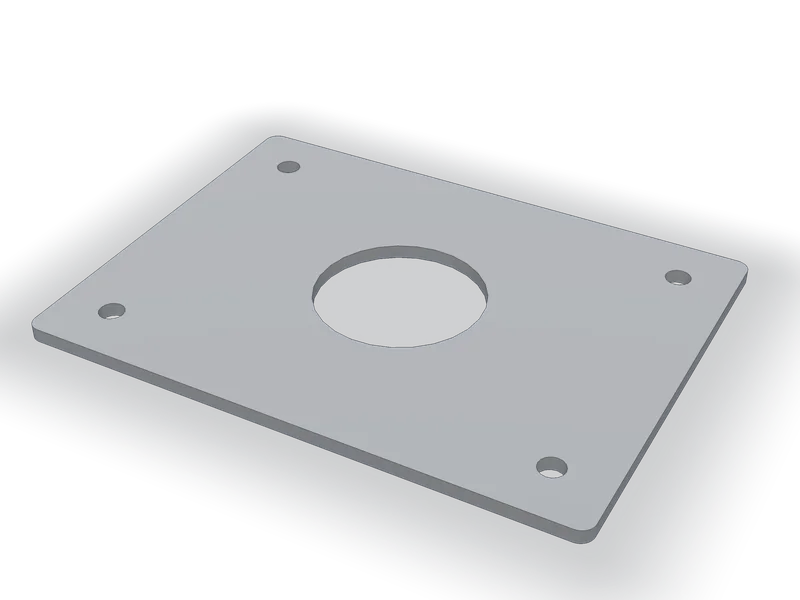

Flanșă dreptunghiulară cu orificiu central
Placă dreptunghiulară cu orificiu central și găuri în colțuri. Pentru treceri de țevi și cabluri, capace de inspecție și plăci de capăt.
Configurează modelul: Flanșă dreptunghiulară cu orificiu centralAi deja un desen? Încarcă fișierul DXF în calculatorul de pe pagina de debitare laser și vezi costul tăierii. Pentru alte piese tăiate din tablă vezi debitarea tablei și a profilelor metalice. Pentru piese din tablă îndoită vezi profilele și rigolele din inox, iar pentru construcții sudate, carcasele, cadrele și suporturile. Pentru greutatea unei plăci folosește calculatorul de greutate inox.
Flanșe după DN și PN: cotele de montaj din EN 1092-1
DN este diametrul nominal al conductei, iar PN presiunea nominală. Pentru flanșa plată de sudat (tip 01 în EN 1092-1) și pentru cea oarbă (tip 05), care au aceleași cote de montaj, standardul fixează diametrul exterior D, cercul găurilor K, numărul și diametrul găurilor. Mai jos sunt cotele pe care le folosește configuratorul, în milimetri. Grosimea flanșei nu este în tabel: o alegi tu.
PN 16, de la DN 10 la DN 600
| Diametru nominal | D (mm) | K (mm) | Găuri | Orificiu B (mm) |
|---|---|---|---|---|
| DN 10 | 90 | 60 | 4 × Ø14 | 18 |
| DN 15 | 95 | 65 | 4 × Ø14 | 22 |
| DN 20 | 105 | 75 | 4 × Ø14 | 27,5 |
| DN 25 | 115 | 85 | 4 × Ø14 | 34,5 |
| DN 32 | 140 | 100 | 4 × Ø18 | 43,5 |
| DN 40 | 150 | 110 | 4 × Ø18 | 49,5 |
| DN 50 | 165 | 125 | 4 × Ø18 | 61,5 |
| DN 65 | 185 | 145 | 8 × Ø18 | 77,5 |
| DN 80 | 200 | 160 | 8 × Ø18 | 90,5 |
| DN 100 | 220 | 180 | 8 × Ø18 | 116 |
| DN 125 | 250 | 210 | 8 × Ø18 | 141,5 |
| DN 150 | 285 | 240 | 8 × Ø22 | 170,5 |
| DN 200 | 340 | 295 | 12 × Ø22 | 221,5 |
| DN 250 | 405 | 355 | 12 × Ø26 | 276,5 |
| DN 300 | 460 | 410 | 12 × Ø26 | 327,5 |
| DN 350 | 520 | 470 | 16 × Ø26 | 359,5 |
| DN 400 | 580 | 525 | 16 × Ø30 | 411 |
| DN 450 | 640 | 585 | 20 × Ø30 | 462 |
| DN 500 | 715 | 650 | 20 × Ø33 | 513,5 |
| DN 600 | 840 | 770 | 20 × Ø36 | 616,5 |
PN 10, de la DN 200
| Diametru nominal | D (mm) | K (mm) | Găuri | Orificiu B (mm) |
|---|---|---|---|---|
| DN 200 | 340 | 295 | 8 × Ø22 | 221,5 |
| DN 250 | 395 | 350 | 12 × Ø22 | 276,5 |
| DN 300 | 445 | 400 | 12 × Ø22 | 327,5 |
| DN 350 | 505 | 460 | 16 × Ø22 | 359,5 |
| DN 400 | 565 | 515 | 16 × Ø26 | 411 |
| DN 450 | 615 | 565 | 20 × Ø26 | 462 |
| DN 500 | 670 | 620 | 20 × Ø26 | 513,5 |
| DN 600 | 780 | 725 | 20 × Ø30 | 616,5 |
B este orificiul flanșei plate, în care intră țeava care se sudează, pentru țeava din seria 1 din EN 1092-1 (la DN 100, țeavă de 114,3 mm); la flanșa oarbă nu există. Dacă țeava ta are alt diametru, de exemplu o țeavă alimentară DIN 11850, scrie-l la observații. Sub DN 200 configuratorul folosește cotele de la PN 16, iar la PN 10 de la DN 200 în sus cotele de mai sus. Pentru alte standarde (de exemplu ANSI, BS sau DIN mai vechi) și pentru alte PN-uri trimite desenul sau folosește modelul „Flanșă rotundă cu cote proprii”.
Cum măsori o flanșă: D, K, găurile, W și H
Toate cotele se scriu în milimetri. Desenele sunt schematice; literele sunt cele din configurator.
Flanșă după DN și PN
D este diametrul exterior, K cercul pe care stau centrele găurilor, B orificiul central (la flanșa plată). Numărul și diametrul găurilor vin din standard.
Flanșă rotundă cu cote proprii
Scrii D (exterior), K (cercul găurilor), numărul și diametrul găurilor și, dacă vrei, orificiul central B. Găurile sunt egal distanțate pe cerc.
Flanșă pătrată sau dreptunghiulară
W și H sunt latura și înălțimea, e distanța de la centrul găurii la margine, R raza colțurilor. Cele patru găuri stau în colțuri.
La o flanșă veche măsoară diametrul exterior D, apoi diametrul cercului pe care stau centrele găurilor K (între centrele a două găuri opuse), numărul găurilor și diametrul unei găuri; dacă numărul găurilor e impar, măsoară distanța c dintre centrele a două găuri vecine și calculează K = c / sin(180° / numărul găurilor). La o placă măsoară lățimea, înălțimea, distanța de la centrul găurii la margine și raza colțurilor.
Configuratorul verifică dacă găurile încap: între două găuri, între gaură și margine și între gaură și orificiul central rămâne cel puțin 3 mm de material, dar nu mai puțin decât grosimea tablei. Gaura cea mai mică este de 4 mm, sau cât grosimea tablei dacă aceasta e mai mare (la flanșele după DN găurile sunt cele din standard), iar orificiul central este de cel puțin 6 mm. Găurile rotunde sunt egal distanțate pe cerc și simetrice față de axa verticală; pentru altă orientare scrie la observații. Latura cea mai mare este de 1500 mm.
De la configurator la debitare laser
Flanșele sunt piese plate, tăiate la laser dintr-o foaie de tablă. Același fișier care îți dă forma exactă te duce și la costul tăierii.
- Configurezi flanșa
Alegi modelul, cotele, grosimea și materialul. Configuratorul te avertizează când o gaură nu încape și potrivește singur numărul de găuri.
- Descarci fișierul DXF
Butonul „Descarcă DXF 1:1” dă un fișier cu conturul, găurile și orificiul, la scara 1:1, în milimetri, cu originea în colțul din stânga-jos. Nu conține cote, text sau filet.
- Vezi costul tăierii
Încarci fișierul în calculatorul de pe pagina de debitare laser, unde alegi materialul, grosimea și numărul de bucăți. Butonul „Vezi prețul de debitare” din configurator deschide pagina.
- Trimiți cererea
Din configurator trimiți cererea de ofertă cu toate cotele; primești oferta de preț în două zile lucrătoare.
Ce poate tăia laserul
Inox până la 10 mm (1, 1,5, 2, 3, 4, 5, 6, 8 sau 10 mm în configurator) și oțel S235JR până la 20 mm (1, 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 15 sau 20 mm). Tabla se taie pe o masă de 3050 × 1530 mm, iar configuratorul limitează latura piesei la 1500 mm.
Ce nu face laserul
Nu filetează și nu face șanțuri de etanșare. Flanșele cu guler, forjate sau filetate nu se fac prin tăiere din tablă și nu sunt în această pagină.
Dimensiuni de pornire și grosimi
Orice flanșă se face pe măsura locului. Mai jos sunt cotele cu care pornește fiecare model în configurator, în milimetri, și grosimea tablei cu care pornește.
| Model | Cote de pornire | Tablă (mm) |
|---|---|---|
| Flanșă oarbă rotundă, după DN și PN | DN 100 · PN 16 | 10 |
| Flanșă plată cu gaură centrală, după DN și PN | DN 100 · PN 16 | 10 |
| Flanșă oarbă cu orificiu pentru racord | DN 250 · PN 16 · orificiu Ø22 | 10 |
| Flanșă rotundă cu cote proprii | D 260 · K 220 · 8 × Ø14 · B 110 | 8 |
| Flanșă pătrată cu găuri în colțuri | 100 × 100 · R 10 · e 15 · 4 × Ø6 | 3 |
| Flanșă pătrată cu orificiu central | 150 × 150 · R 2 · e 15 · 4 × Ø6 · B 42 | 3 |
| Flanșă dreptunghiulară cu găuri în colțuri | 200 × 100 · R 5 · e 15 · 4 × Ø8 | 4 |
| Flanșă dreptunghiulară cu orificiu central | 200 × 150 · R 5 · e 20 · 4 × Ø9 · B 60 | 5 |
D este diametrul exterior, K cercul găurilor, B orificiul central, W lățimea, H înălțimea, R raza colțurilor, e distanța găurii de margine. Grosimea tablei se alege din listă: 1, 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 15 sau 20 mm. Pentru greutatea unei plăci vezi calculatorul de greutate inox.
Ce material alegi: inox AISI 304, AISI 316 sau oțel S235JR
| Marcă | Ce este | Unde se potrivește |
|---|---|---|
| AISI 304 | Inox austenitic cu crom și nichel. | Alegerea obișnuită: industria alimentară, apă, aer, interior și exterior obișnuit. |
| AISI 316 | Ca 304, cu adaos de molibden. Rezistă mai bine la cloruri. | Litoral, piscine, locuri unde se folosesc dezinfectanți cu clor sau se împrăștie sare. Se face la cerere, nu e mereu în stoc. |
| Oțel S235JR | Oțel de construcții, fără crom. | Flanșe de capăt, plăci de bază și piese care nu vin în contact cu apa sau cu mediul agresiv. Se oxidează dacă nu e protejat; protecția se discută la ofertare. |
Desenul 3D arată flanșa în aceeași culoare la toate mărcile: materialul și grosimea se aleg din listă și apar în rezumat și în cererea de ofertă. Pentru alt material, scrie la observații.
Cum se face o flanșă în atelierul nostru
Tăierea, sudura și finisarea se fac în același loc, în Popești-Leordeni.
- Debitare
Conturul, găurile și orificiul central se taie la laser în același program, din fișierul DXF. Vezi serviciul de debitare laser.
- Sudură pe țeavă
Dacă ai nevoie de flanșa sudată pe țeavă, spune-ne la ofertare. Vezi și sudura.
- Finisare și livrare
Muchiile și urmele de la tăiere și de la sudură se tratează după cum stabilim la ofertare. Modul de livrare se stabilește la ofertare.
Cum comanzi
Trimite configurația din pagină, un fișier DXF sau o fotografie a flanșei de înlocuit, cu cotele măsurate. Spune-ne materialul, grosimea, numărul de bucăți și dacă flanșa lucrează sub presiune. Primești oferta de preț în două zile lucrătoare.
Întrebări frecvente despre flanșele din inox
Ce flanșe din inox faceți?
Pot comanda o flanșă după DN și PN?
Sunt flanșe de presiune certificate?
Ce grosimi și materiale pot alege?
Pot face o flanșă cu alte cote decât cele din standard?
Cum măsor o flanșă veche?
Cât costă o flanșă din inox?
Ce dimensiune maximă poate avea o flanșă?
Faceți flanșe cu guler, forjate sau filetate?

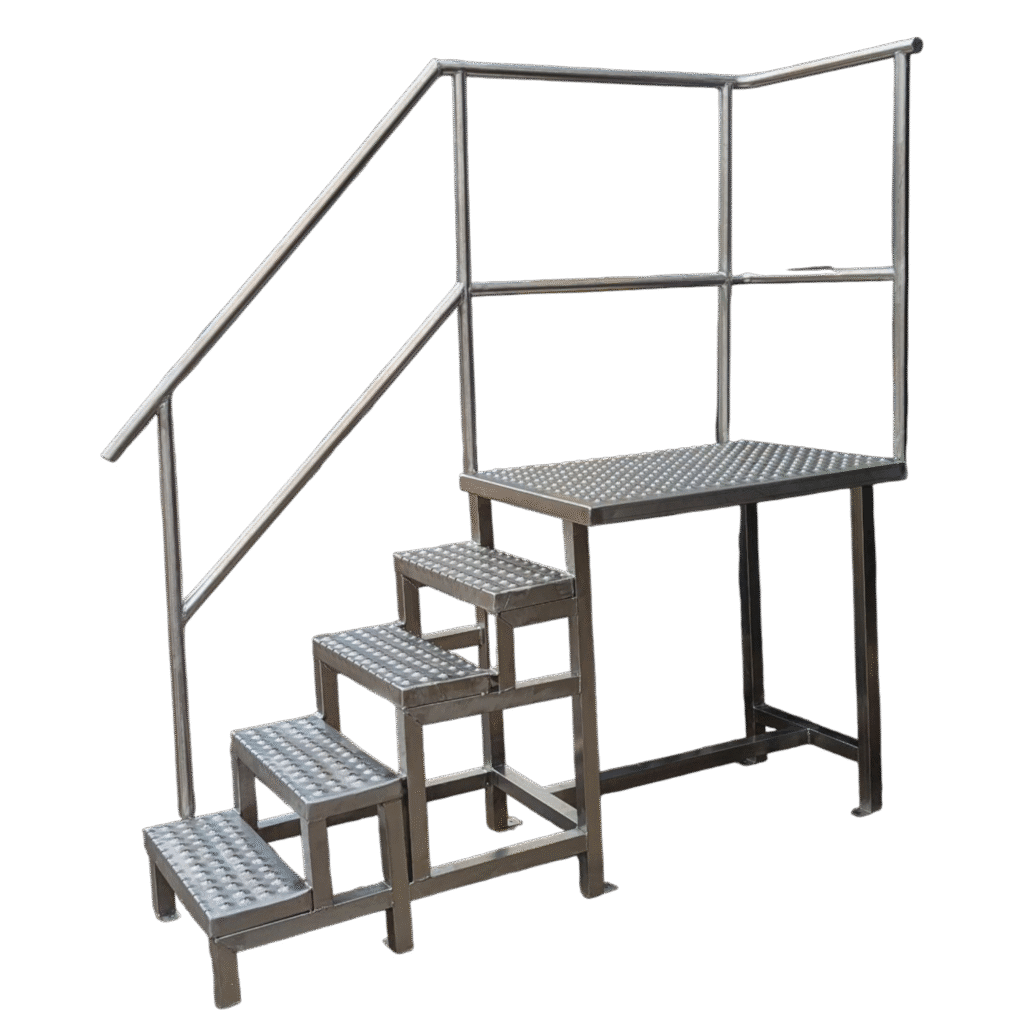

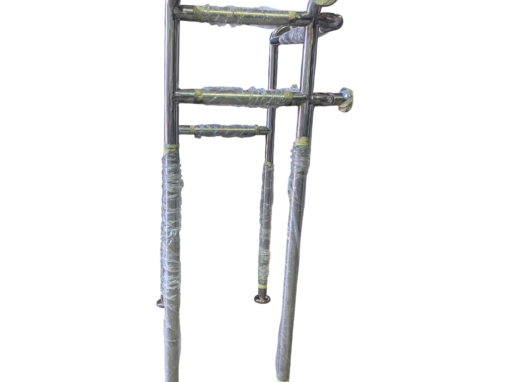

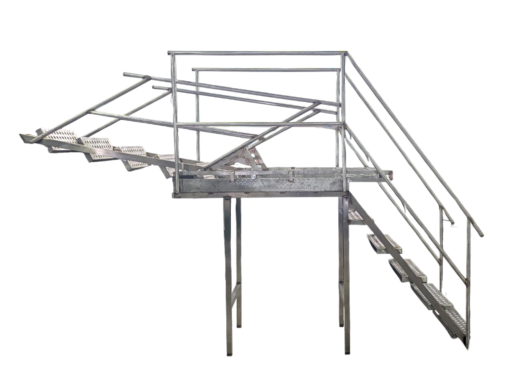

Lucrări din inox făcute în atelier

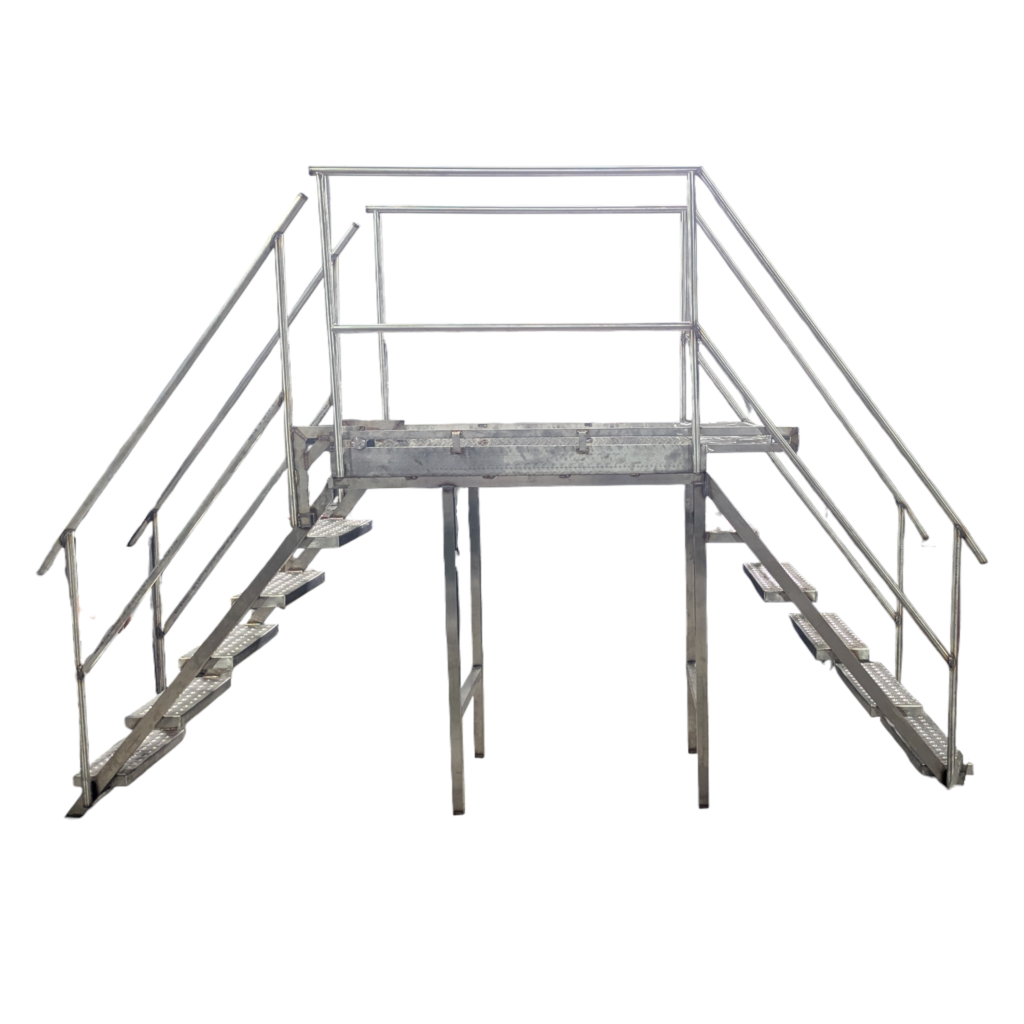

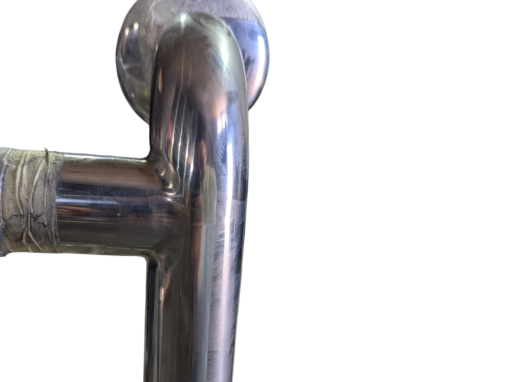

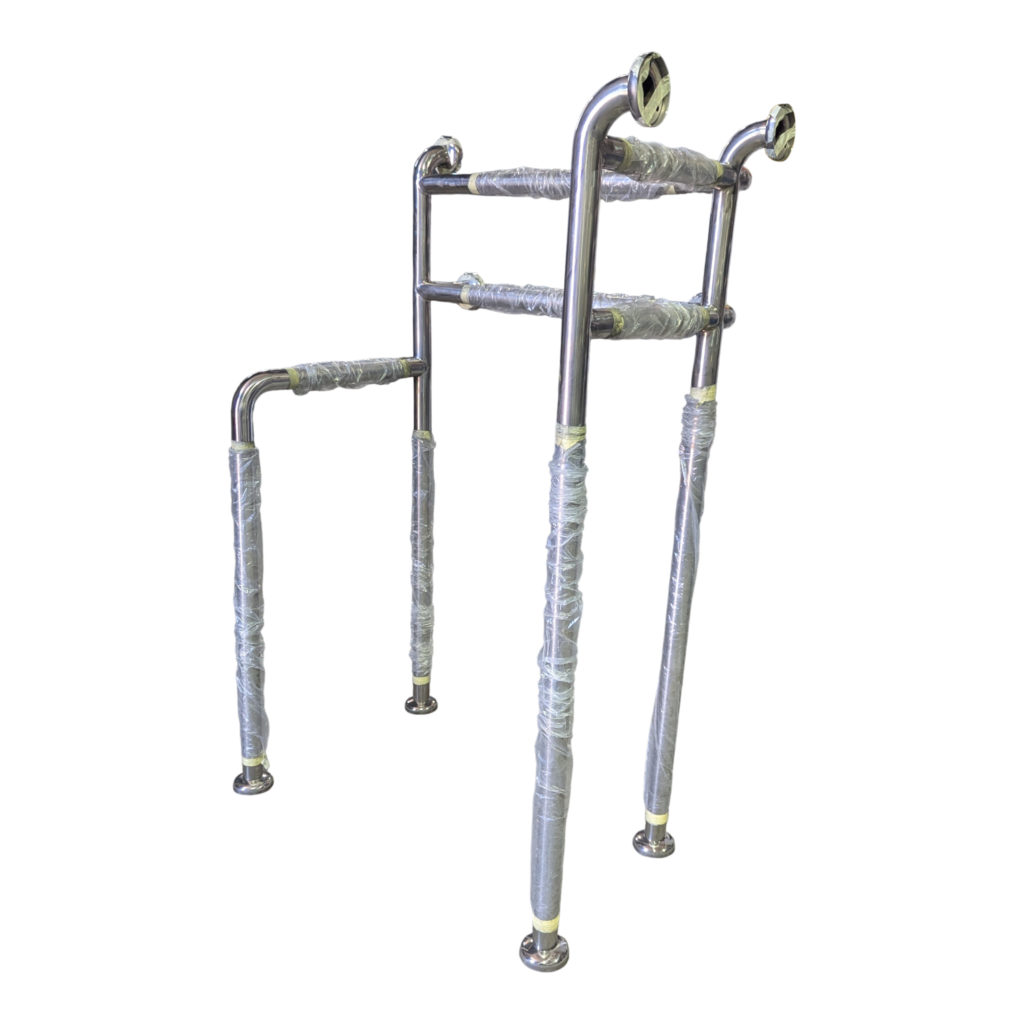

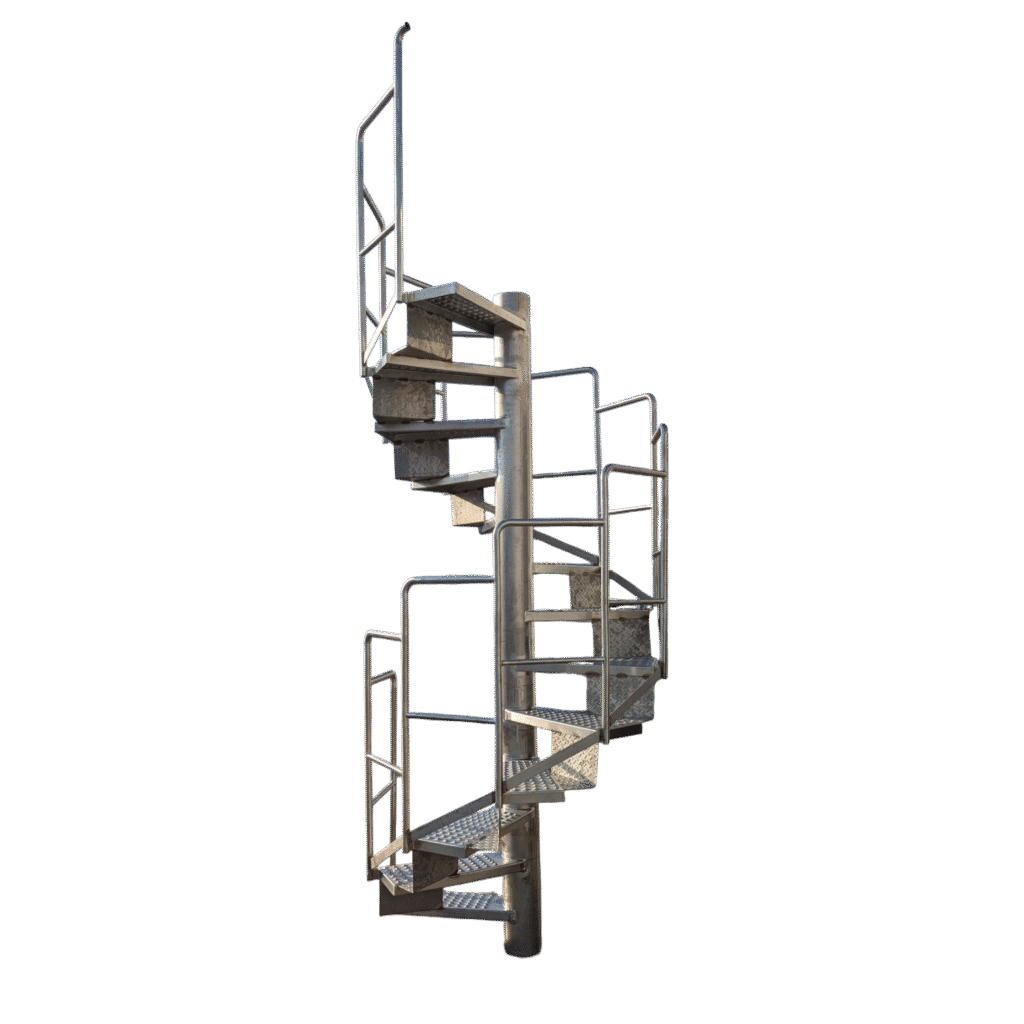

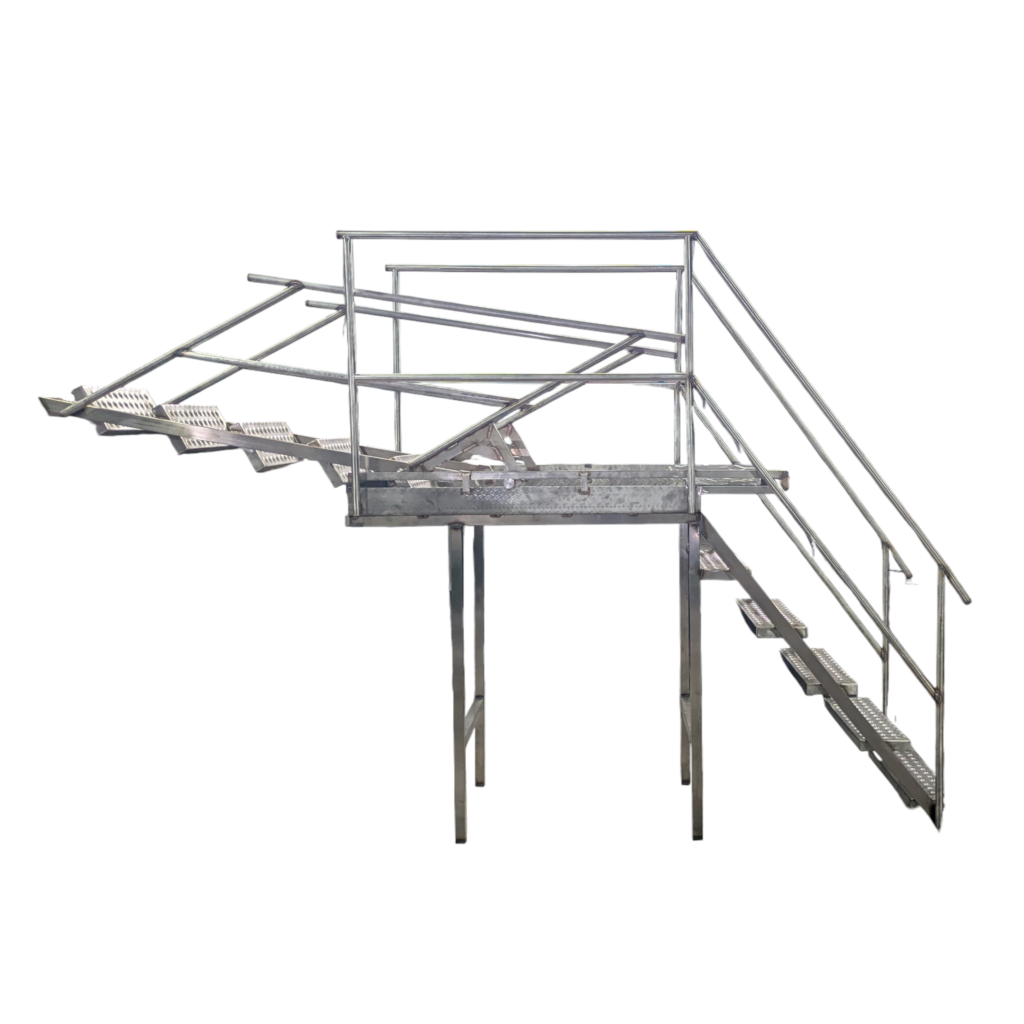

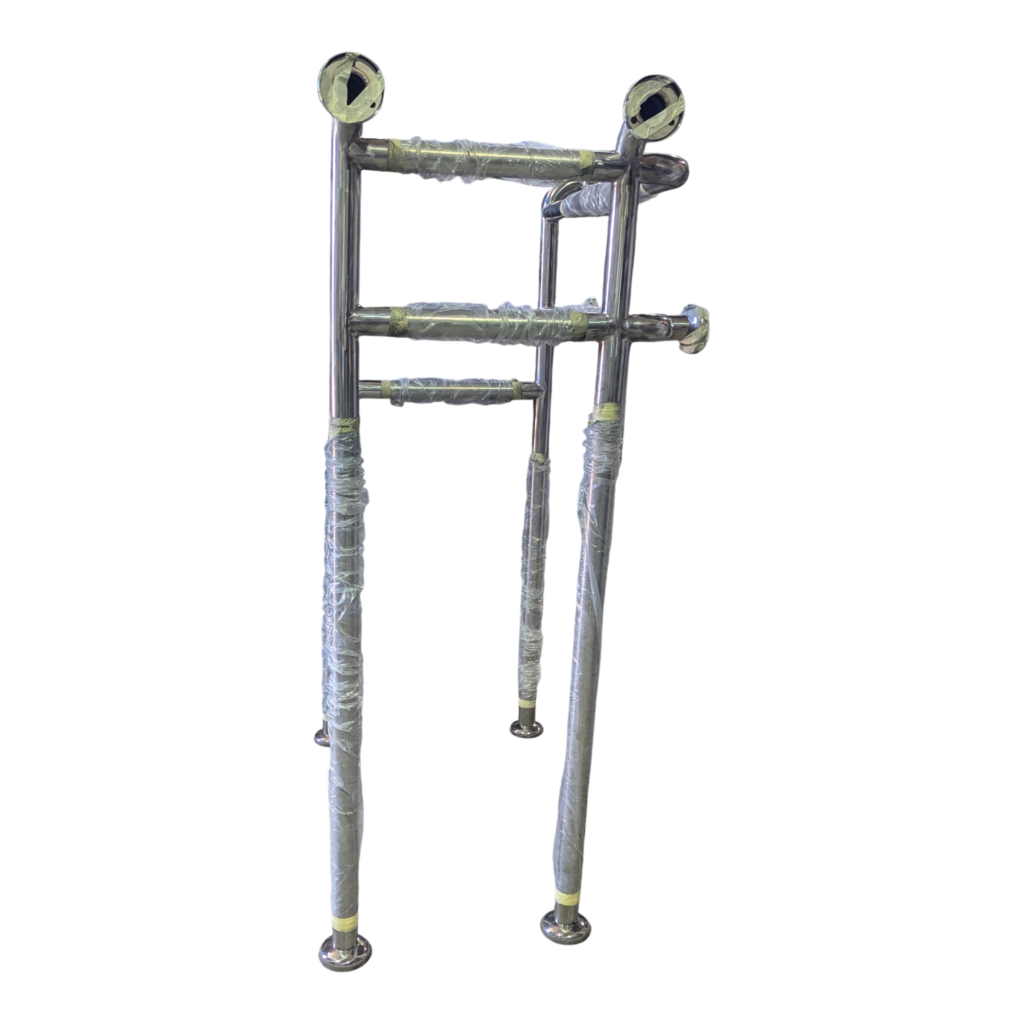

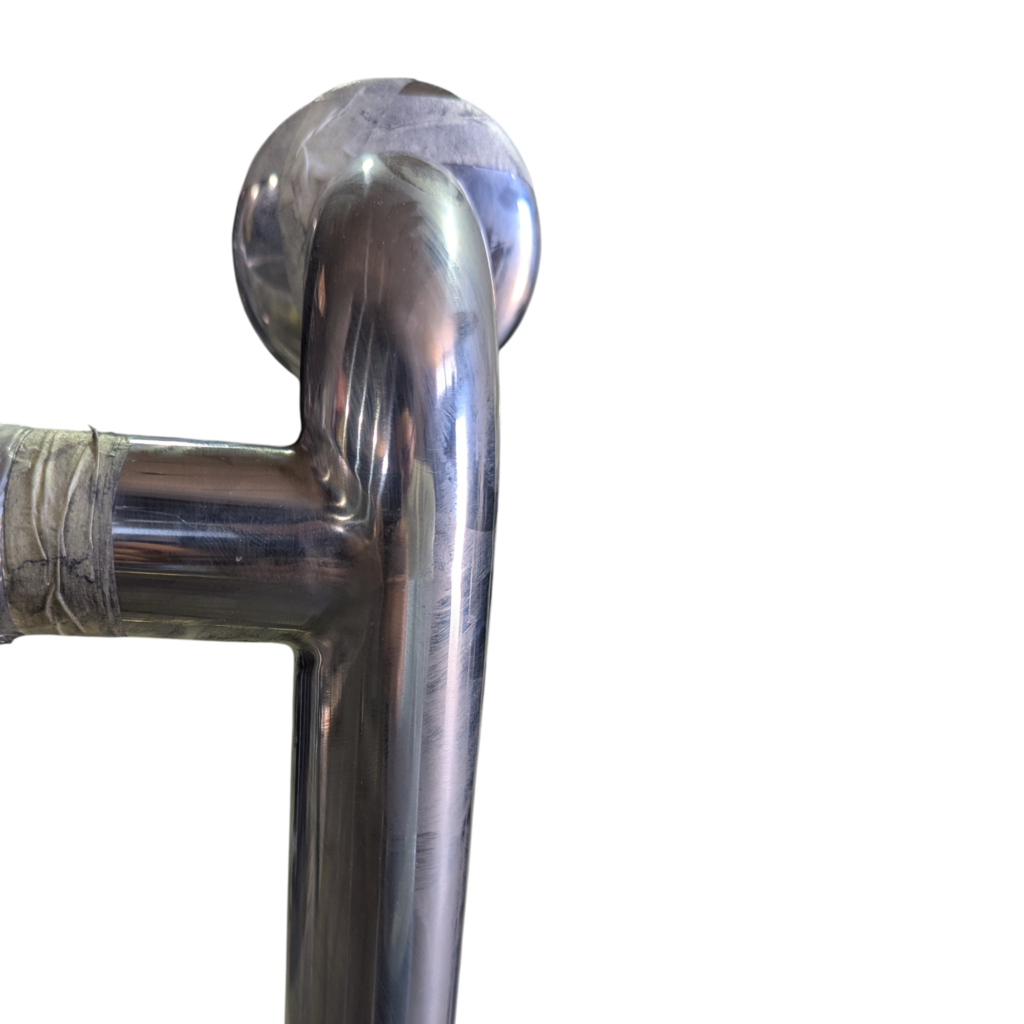

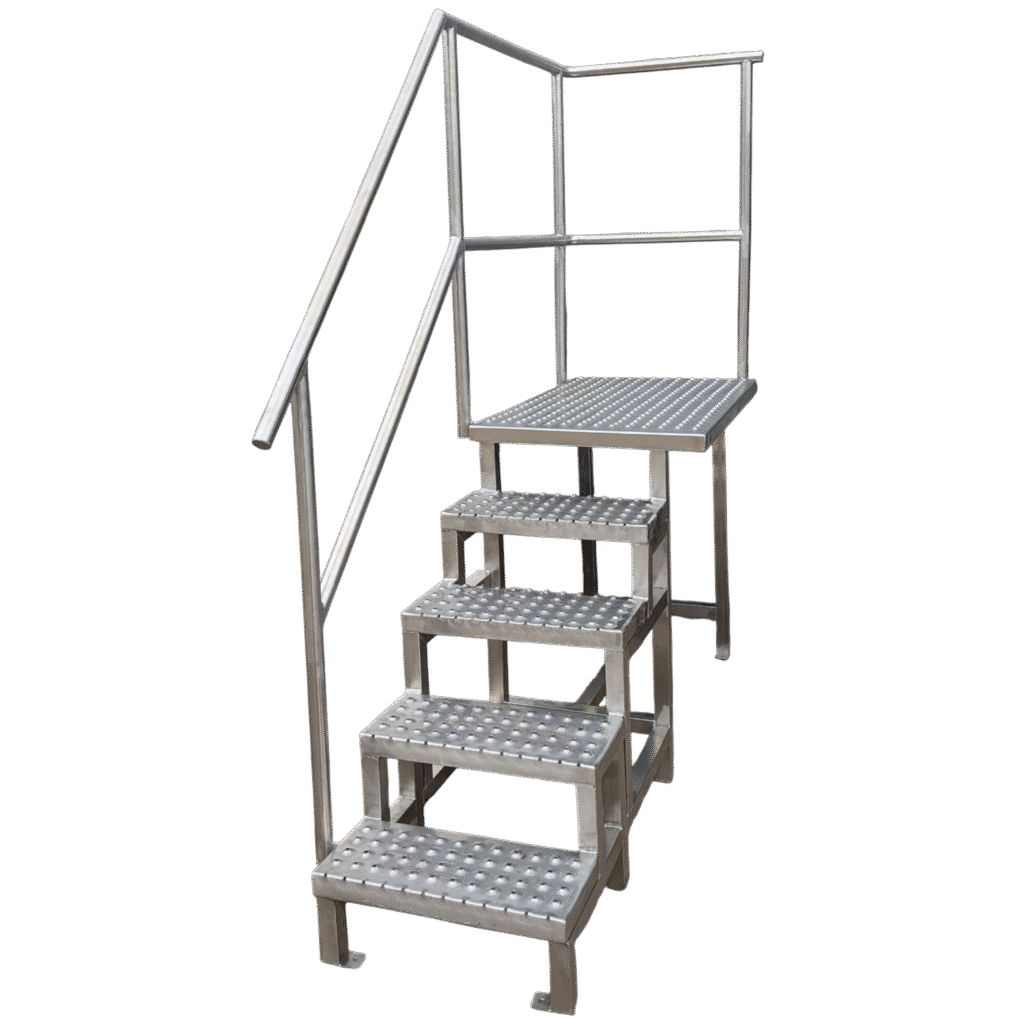

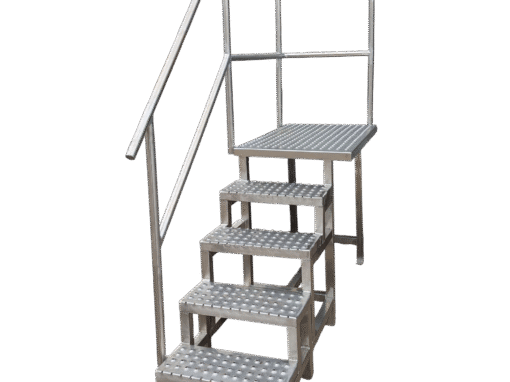

Pe site nu avem încă fotografii cu flanșe; modelele de mai sus sunt arătate doar în desenele 3D. Fotografiile de mai jos sunt lucrări din inox făcute în același atelier: carcase și suporturi, platforme, balustrade și scări. Apasă pe o fotografie ca s-o vezi mare, sau pe titlu ca să deschizi pagina proiectului.
12 fotografii
Ai o flanșă de înlocuit sau un desen?
Trimite-ne tipul flanșei (DN și PN sau cotele ei), grosimea, materialul și numărul de bucăți. Un desen, un fișier DXF sau o fotografie a piesei ajută; la o piesă veche măsoară diametrul exterior, cercul găurilor, numărul și diametrul găurilor. Spune-ne unde se montează și dacă flanșa lucrează sub presiune; atașează la e-mail fișierul DXF, dacă ai unul. Dacă nu ești sigur de grosime sau de material, scrie-ne ce trebuie să facă piesa și stabilim împreună la ofertare.
