Cisterne inox la comandă, închise, cu capac și gură de vizitare
Facem la comandă cisterne închise din inox AISI 304, cu capac și gură de vizitare, de până la 3 000 de litri. Alegi forma (orizontală, verticală sau dreptunghiulară), scrii cotele exterioare și grosimea tablei, iar pagina desenează cisterna în 3D și calculează volumul total și volumul util. Dacă ai nevoie de un anumit volum, scrii câți litri și pagina potrivește lungimea sau înălțimea. Dimensiunile sunt la comandă, în limitele de mai jos. Ne trimiți configurația și revenim cu oferta de preț în două zile lucrătoare.
Cisternele sunt închise, dar nu sunt recipiente sub presiune: nu facem hidrofoare, autoclave, cazane sau rezervoare de aer comprimat. Calculatorul dă volumul, nu rezistența: grosimea tablei și întăririle se stabilesc la ofertare.
- Material
- Inox AISI 304; AISI 316 la cerere
- Volum total, cel mult
- 3 000 de litri
- Forme
- Orizontală, verticală, dreptunghiulară
- Ofertă de preț
- În două zile lucrătoare
Calculează litrii unei cisterne, în 3D
Cotele sunt exterioare, în milimetri. Interiorul se calculează scăzând grosimea tablei, iar volumul util se măsoară până la distanța aleasă sub capac, adică sub partea de sus a interiorului (50 mm, dacă nu o schimbi). Cisterna nu poate trece de 3 000 de litri în total. Modelul se poate roti. Butonul „Din sus” arată capacul și gura de vizitare, iar „Secțiune” taie cisterna în două, ca să vezi nivelul lichidului. Configurația rămâne în adresa paginii, ca s-o poți trimite cuiva.
Exemplu de calcul. Cisternă orizontală de Ø900 × 1500 mm, din tablă de 2 mm, închisă, cu gură de vizitare.
- Interior
- Ø896 × 1496 mm
- Volum total
- 943,27 L
- Volum util
- 922,52 L, la 50 mm sub partea de sus
- Material
- inox AISI 304, tablă de 2 mm
La o cisternă verticală de Ø900 × 1500 mm, din tablă de 2 mm, interiorul are Ø896 × 1496 mm, iar volumul util este de 911,75 L (943,27 L total). La una dreptunghiulară de 1200 × 800 × 1000 mm, volumul util este de 900,61 L (948,21 L total).
Configuratorul 3D are nevoie de JavaScript. Dacă nu se deschide, scrie-ne forma, cotele exterioare și grosimea pe contact@romarbyinox.ro și îți trimitem oferta.
3 forme de cisterne inox, la dimensiunile tale
Toate sunt închise, cu capac și gură de vizitare, din inox AISI 304. Cisterna orizontală din prima fotografie este o lucrare reală din atelier; verticala și dreptunghiulara sunt modele 3D, desenate cu același calculator ca cel de mai sus. Dimensiunile, grosimea și echiparea se stabilesc pe fiecare comandă.

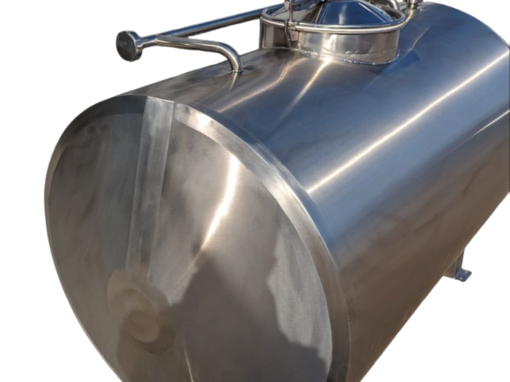

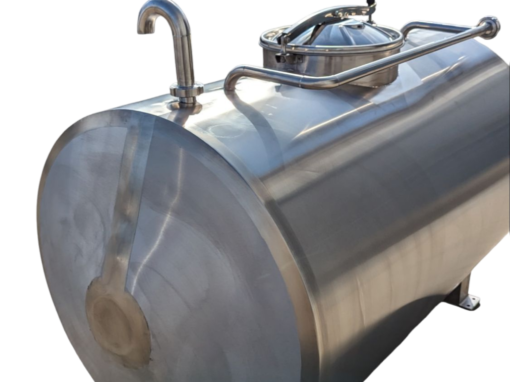

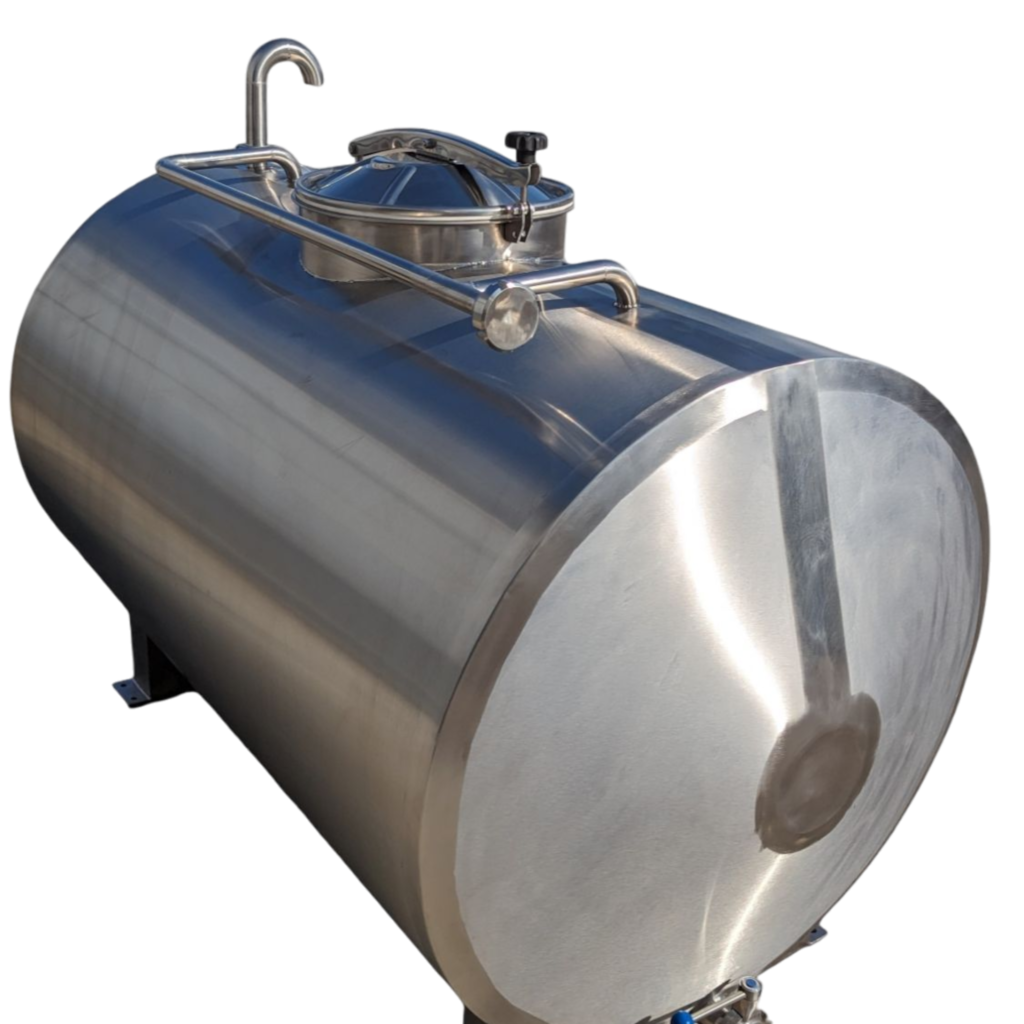

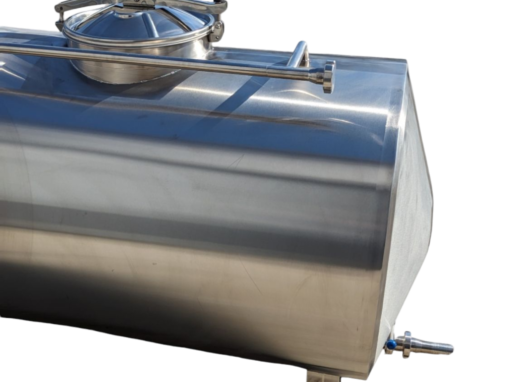

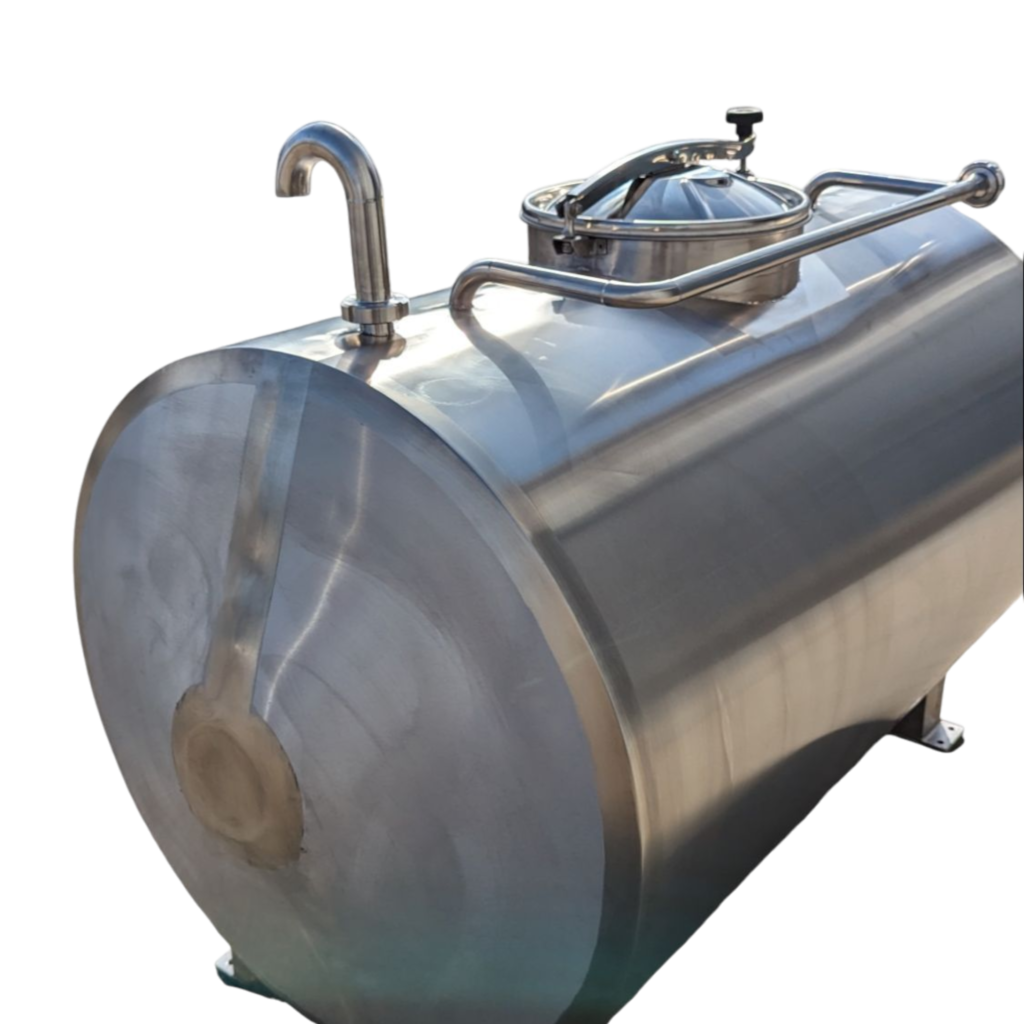

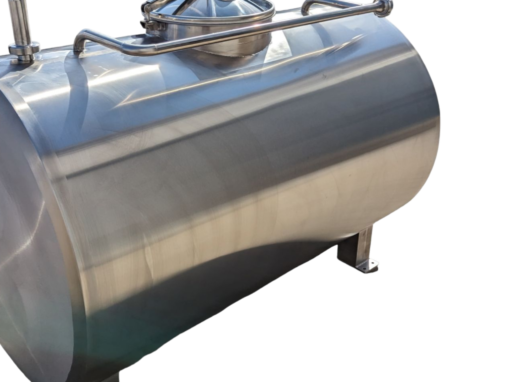

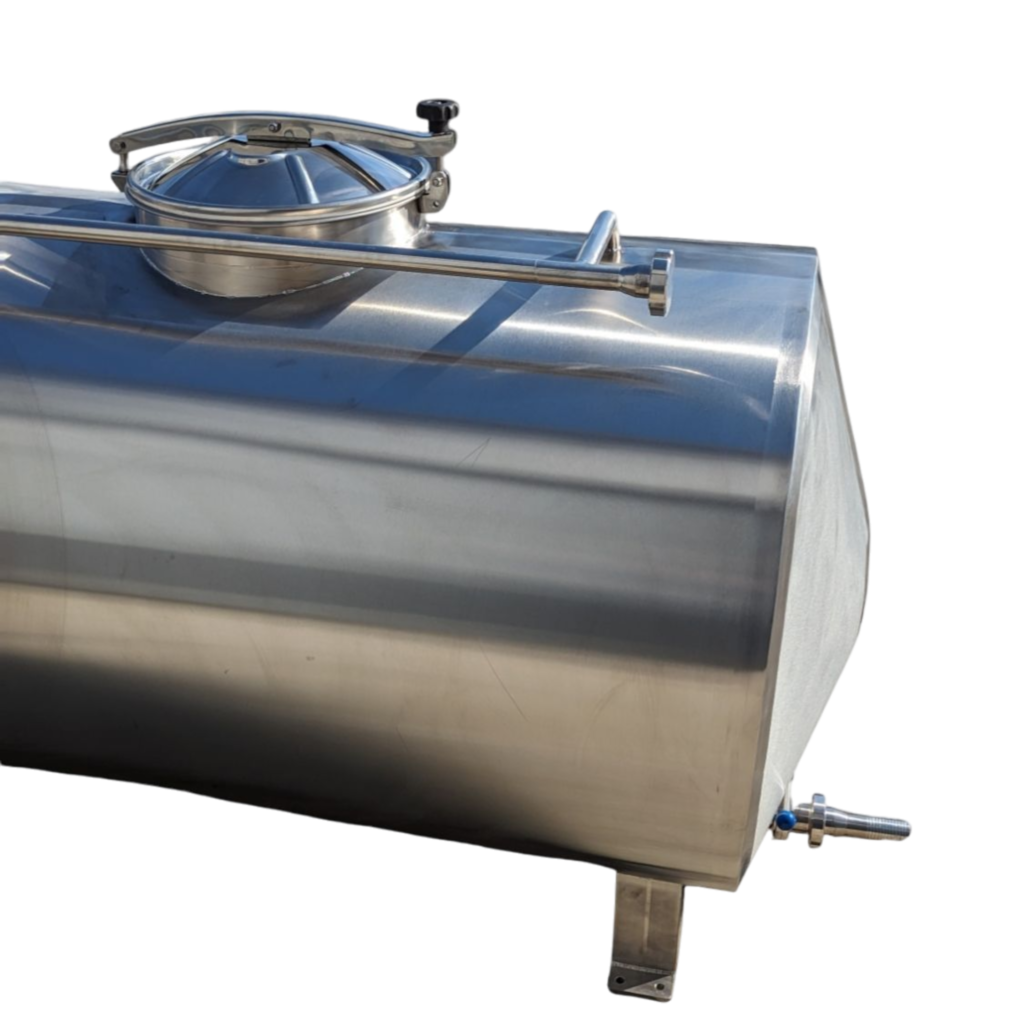

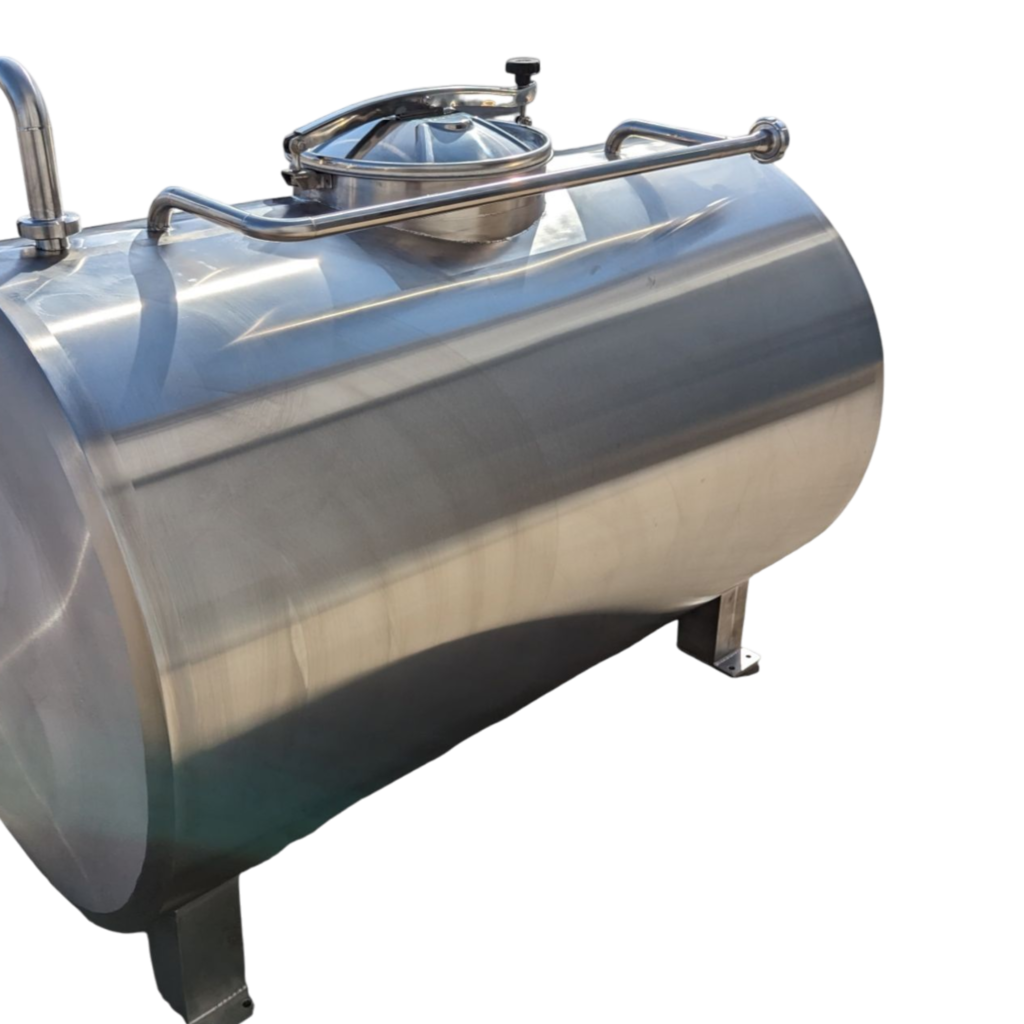

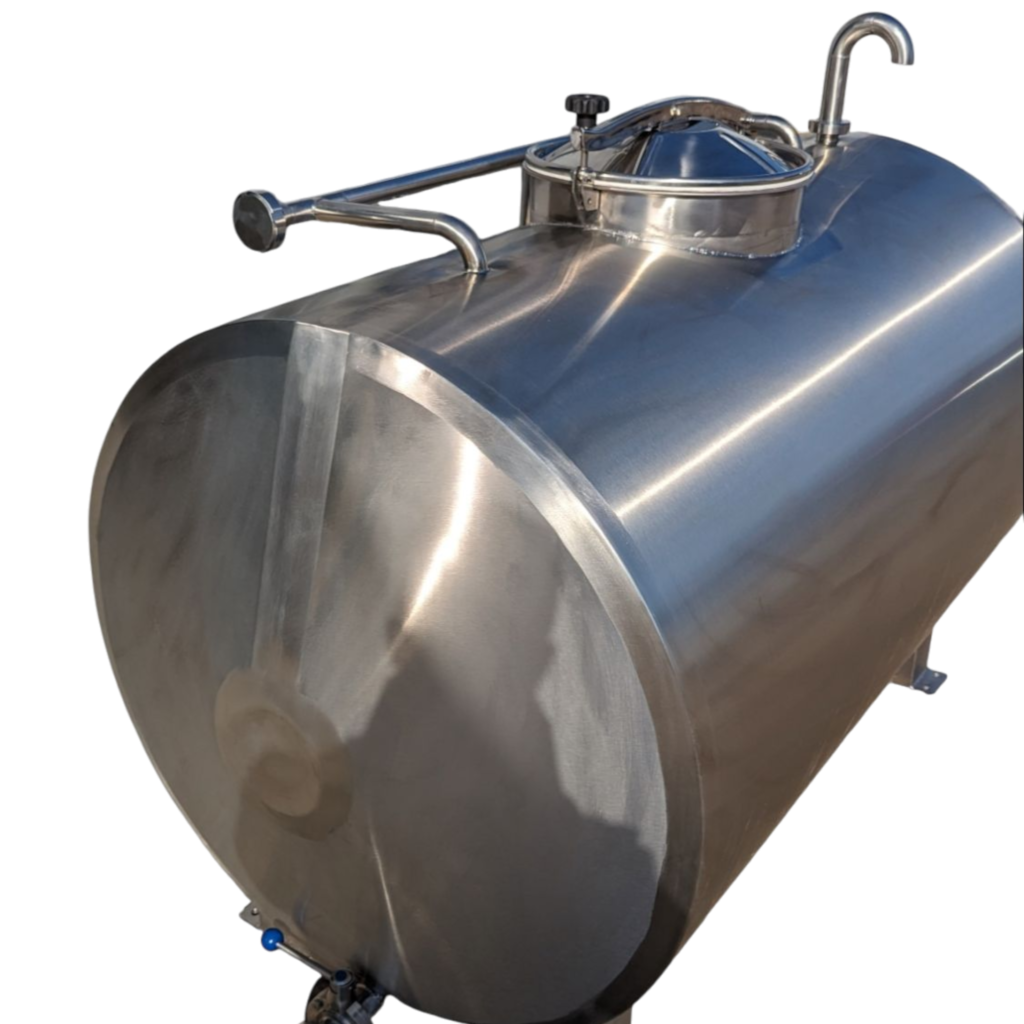

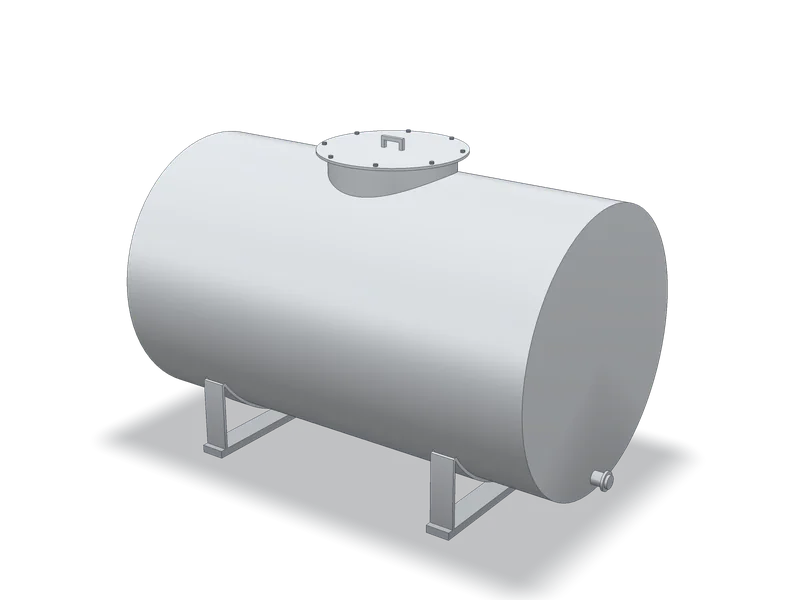

Cisternă orizontală
Cilindru culcat, cu gură de vizitare pe partea de sus și ștuț de golire jos, pe tălpi joase. Este cisterna de transport pe care am făcut-o în mai multe dimensiuni și capacități. În calculator o alegi cu Ø și lungimea dorite.
Vezi proiectul: Cisternă orizontală

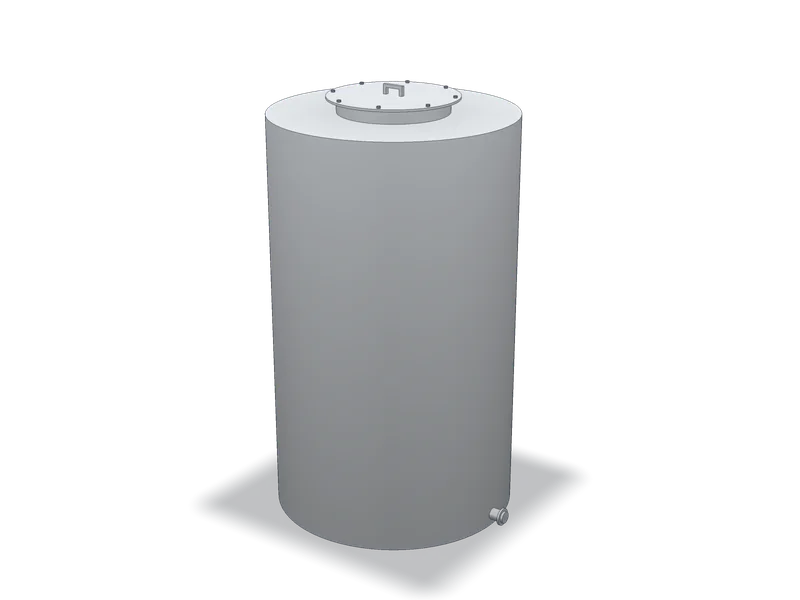

Cisternă verticală
Cilindru în picioare, cu fund și capac plate, gura de vizitare fiind pe capac. Ocupă puțin loc pe podea și poate sta direct pe podea, pe picioare sau pe roți. Este desenată în 3D; la comandă se stabilesc diametrul și înălțimea.
Calculează în 3D: Cisternă verticală

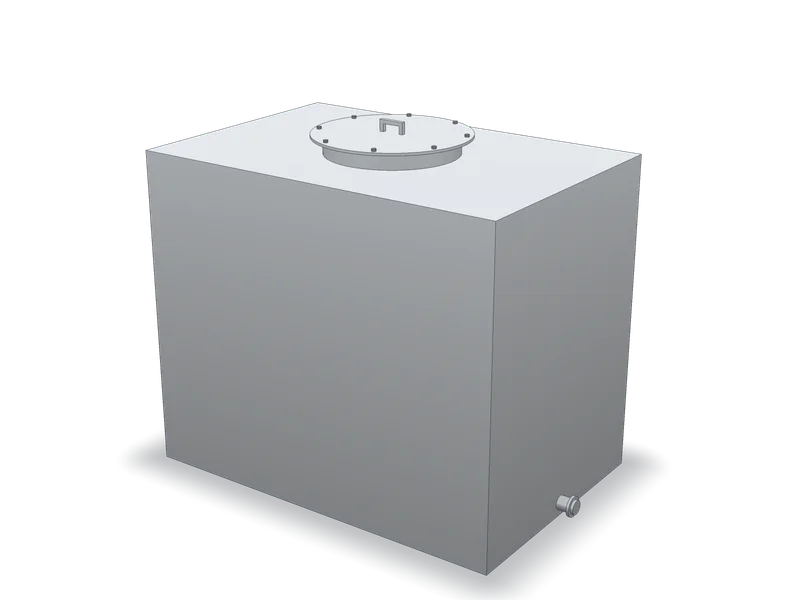

Cisternă dreptunghiulară
Corp închis din tablă îndoită în unghi drept, cu gura de vizitare pe partea de sus. Se potrivește unde spațiul are lungimea și lățimea limitate. Este desenată în 3D; la comandă se stabilesc lungimea, lățimea și înălțimea.
Calculează în 3D: Cisternă dreptunghiularăPentru bazine și cuve deschise sus vezi rezervoarele și bazinele din inox. Pentru tăierea pereților, a fundului și a capacului vezi debitarea laser.
Cum se calculează litrii unei cisterne
Calculatorul din pagină scade grosimea tablei din cotele exterioare, pentru toți pereții, apoi înmulțește suprafața interioară cu lungimea sau înălțimea. Un litru este un decimetru cub.
Cisternă orizontală
Diametrul interior este diametrul exterior minus de două ori grosimea tablei, iar lungimea interioară este lungimea exterioară minus de două ori grosimea, pentru cele două capete plate. Volumul total este π × (diametrul interior ÷ 2)² × lungimea interioară. Pentru volumul util se calculează aria porțiunii de cerc umplute până la nivelul ales (un segment de cerc) și se înmulțește cu lungimea interioară.
Exemplu: Ø900 × 1500 mm, tablă de 2 mm. Interiorul are Ø896 × 1496 mm, volumul total este de 943,27 L, iar cu lichidul la 50 mm sub partea de sus volumul util este de 922,52 L.
Cisternă verticală
Diametrul interior este diametrul exterior minus de două ori grosimea tablei, iar înălțimea interioară este înălțimea exterioară minus de două ori grosimea, pentru fund și capac. Volumul total este π × (diametrul interior ÷ 2)² × înălțimea interioară. Volumul util se măsoară până la distanța aleasă sub capac.
Exemplu: Ø900 × 1500 mm, tablă de 2 mm. Interiorul are Ø896 × 1496 mm, volumul total este de 943,27 L, iar volumul util, la 50 mm sub capac, este de 911,75 L.
Cisternă dreptunghiulară
Lungimea, lățimea și înălțimea interioare sunt cotele exterioare minus de două ori grosimea tablei. Volumul total este lungimea interioară × lățimea interioară × înălțimea interioară. Exemplu: 1200 × 800 × 1000 mm, tablă de 2 mm. Interiorul are 1196 × 796 × 996 mm, volumul total este de 948,21 L, iar volumul util, la 50 mm sub capac, este de 900,61 L.
Volumul total și volumul util
O cisternă nu se umple până la capac. Volumul total este tot spațiul din interior. Volumul util se măsoară până la o distanță sub partea de sus a interiorului: calculatorul pornește cu 50 mm, iar tu o poți schimba între 0 și 200 mm. Limita de 3 000 de litri se aplică volumului total.
În modelul 3D, lichidul se vede în vederea „Secțiune”, până la nivelul util. Tălpile, picioarele, roțile, șuruburile capacului, racordurile și golirea din desen sunt orientative și se stabilesc la ofertare.
Câți litri are o cisternă, după dimensiuni
Mai jos sunt câteva dimensiuni, ca reper. Toate sunt calculate cu aceeași formulă ca în calculator, pentru tablă de 2 mm și volum util la 50 mm sub partea de sus. Pentru alte cote folosește calculatorul de mai sus.
Cisterne orizontale
| Diametru × lungime (mm) | Interior (mm) | Volum total (L) | Volum util (L) |
|---|---|---|---|
| Ø500 × 1000 | Ø496 × 996 | 192,45 | 182,31 |
| Ø600 × 1200 | Ø596 × 1196 | 333,67 | 320,25 |
| Ø800 × 1500 | Ø796 × 1496 | 744,47 | 724,95 |
| Ø900 × 1500 | Ø896 × 1496 | 943,27 | 922,52 |
| Ø1000 × 2000 | Ø996 × 1996 | 1 555,14 | 1 525,89 |
| Ø1200 × 2000 | Ø1196 × 1996 | 2 242,40 | 2 210,27 |
| Ø1200 × 2500 | Ø1196 × 2496 | 2 804,12 | 2 763,94 |
| Ø1500 × 1700 | Ø1496 × 1696 | 2 981,12 | 2 950,50 |
Cisterne verticale
| Diametru × înălțime (mm) | Interior (mm) | Volum total (L) | Volum util (L) |
|---|---|---|---|
| Ø500 × 800 | Ø496 × 796 | 153,80 | 144,14 |
| Ø600 × 1000 | Ø596 × 996 | 277,87 | 263,92 |
| Ø800 × 1200 | Ø796 × 1196 | 595,18 | 570,30 |
| Ø900 × 1500 | Ø896 × 1496 | 943,27 | 911,75 |
| Ø1000 × 1500 | Ø996 × 1496 | 1 165,57 | 1 126,62 |
| Ø1200 × 1800 | Ø1196 × 1796 | 2 017,71 | 1 961,54 |
| Ø1500 × 1700 | Ø1496 × 1696 | 2 981,12 | 2 893,23 |
Cisterne dreptunghiulare
| Cote exterioare (mm) | Interior (mm) | Volum total (L) | Volum util (L) |
|---|---|---|---|
| 600 × 400 × 400 | 596 × 396 × 396 | 93,46 | 81,66 |
| 800 × 600 × 600 | 796 × 596 × 596 | 282,75 | 259,03 |
| 1000 × 700 × 700 | 996 × 696 × 696 | 482,48 | 447,82 |
| 1200 × 800 × 1000 | 1196 × 796 × 996 | 948,21 | 900,61 |
| 1500 × 1000 × 1000 | 1496 × 996 × 996 | 1 484,06 | 1 409,56 |
| 2000 × 1000 × 1200 | 1996 × 996 × 1196 | 2 377,67 | 2 278,27 |
| 2000 × 1200 × 1200 | 1996 × 1196 × 1196 | 2 855,11 | 2 735,75 |
| 2000 × 1500 × 1000 | 1996 × 1496 × 996 | 2 974,07 | 2 824,77 |
Cotele de pe prima coloană sunt exterioare. La dreptunghiulară sunt lungime × lățime × înălțime. Tabelele dau doar volumul: dacă un perete depășește o foaie de tablă, cisterna se face din mai multe bucăți sudate (vezi limitele de mai jos).
Gura de vizitare și capacul
Fiecare cisternă este închisă și are pe partea de sus o gură de vizitare rotundă, cu capac.
Ce poți alege în calculator
Diametrul gurii de vizitare: Ø300, Ø400 sau Ø500 mm. Gura trebuie să încapă pe cota cea mai mică a părții de sus, cu cel puțin 100 mm în plus. Opțiunile care nu încap nu se pot alege, iar dacă micșorezi cisterna, pagina alege cea mai mare gură care încape și îți spune.
Poți alege și dacă cisterna are un ștuț de golire jos, pe peretele din dreapta, sau nu are golire.
Ce se stabilește la ofertare
Poziția gurii de vizitare pe cisternă, felul în care se închide capacul, garnitura, racordurile suplimentare, aerisirea cisternei (ștuț de aerisire sau supapă) și poziția și filetul ștuțului de golire. În model, capacul este desenat cu șuruburi și un mâner, doar orientativ.
Spune-ne la ce folosești cisterna și ce lichid ține, ca să alegem împreună gura și capacul potrivite.
Ce facem și ce nu facem
Ce facem
Cisterne închise din inox AISI 304, la comandă: orizontale, verticale sau dreptunghiulare, cu capac și gură de vizitare, de cel mult 3 000 de litri în total. Dimensiunile sunt la comandă, în limitele din tabelul de mai jos. Cisterna poate sta pe tălpi, pe picioare sau pe roți, iar finisajul poate fi satinat sau lustruit.
Calculatorul acoperă cisternele cu fund și capete plate. Pentru alt fund sau alte capete, pentru izolație sau pentru racorduri suplimentare, volumul și echiparea se stabilesc la ofertare.
Ce nu facem
Nu facem recipiente sub presiune: hidrofoare, autoclave, cazane sau rezervoare de aer comprimat. O cisternă care ar lucra sub presiune nu o putem oferta. Nu facem cisterne de peste 3 000 de litri.
Calculatorul nu verifică rezistența construcției. Grosimea tablei și întăririle pereților depind de dimensiuni și de înălțimea lichidului și se stabilesc la ofertare.
Limitele calculatorului
Calculatorul primește cote exterioare în milimetri, în aceste limite. Pentru alte dimensiuni scrie-ne și le discutăm la ofertare.
| Cota | Limite |
|---|---|
| Lungime (L), la cisterna orizontală și la cea dreptunghiulară | 400–4000 mm |
| Lățime (W), la cisterna dreptunghiulară | 400–1500 mm |
| Diametru (D), la cisternele cilindrice | 400–1500 mm |
| Înălțime (H), la cisterna verticală și la cea dreptunghiulară | 400–3000 mm |
| Grosimea tablei | 1,5; 2; 3; 4 mm |
| Distanța sub capac, pentru volumul util | 0–200 mm |
| Gura de vizitare | Ø300, Ø400 sau Ø500 mm |
| Volum total interior | cel mult 3 000 de litri |
Tabla se pornește dintr-o foaie de 1500 × 3000 mm. Dacă un perete, fundul, capacul sau virola o depășesc, calculatorul spune că piesa se face din mai multe bucăți sudate.
Ce material alegi: inox AISI 304 sau AISI 316
| Marcă | Ce este | Unde se potrivește |
|---|---|---|
| AISI 304 | Inox austenitic cu crom și nichel. | Alegerea obișnuită: industria alimentară, apă, uleiuri, soluții de curățare, interior și exterior obișnuit. |
| AISI 316 | Ca 304, cu adaos de molibden. Rezistă mai bine la cloruri. | Litoral, piscine, locuri unde se folosesc dezinfectanți cu clor sau se împrăștie sare. Se oferă la cerere. |
Pentru apă potabilă sau contact cu alimente, spune-ne ce cerințe ai și pentru ce produs; le discutăm la ofertare. Finisajul poate fi satinat sau lustruit.
Cum se face o cisternă în atelierul nostru
Etapele unei cisterne din inox, de la tablă la cisterna gata.
- Debitare
Pereții, capetele, fundul și capacul se taie la laser din tablă de inox. Vezi serviciul de debitare laser.
- Formare
Tabla se îndoaie în unghi drept la cisternele dreptunghiulare și se rulează la cele cilindrice.
- Sudură
Îmbinările se sudează. Gura de vizitare cu capac, racordul de golire și sprijinul se montează după comandă.
- Finisare
Suprafața se finisează satinat sau lustruit, după preferință. Modul de livrare se stabilește la ofertare.
Cum comanzi
Trimite configurația din pagină sau scrie-ne forma, cotele exterioare, grosimea și materialul, ce lichid va ține cisterna, la ce temperatură și unde va sta, ce gură de vizitare vrei și dacă are nevoie de golire, picioare sau roți. Primești oferta de preț în două zile lucrătoare.
Întrebări frecvente despre cisternele din inox
Cum calculez câți litri are o cisternă?
Care este volumul maxim al unei cisterne?
Cisternele sunt închise și au gură de vizitare?
Ce diferență este între volumul total și volumul util?
Ce formă aleg: orizontală, verticală sau dreptunghiulară?
Faceți cisterne sub presiune sau hidrofoare?
Ce material se potrivește, AISI 304 sau 316, și pot stoca apă potabilă sau alimente?
Ce grosime de tablă să aleg?
Cât costă o cisternă din inox și cum cer oferta?
Cisterne și bazine făcute în atelier

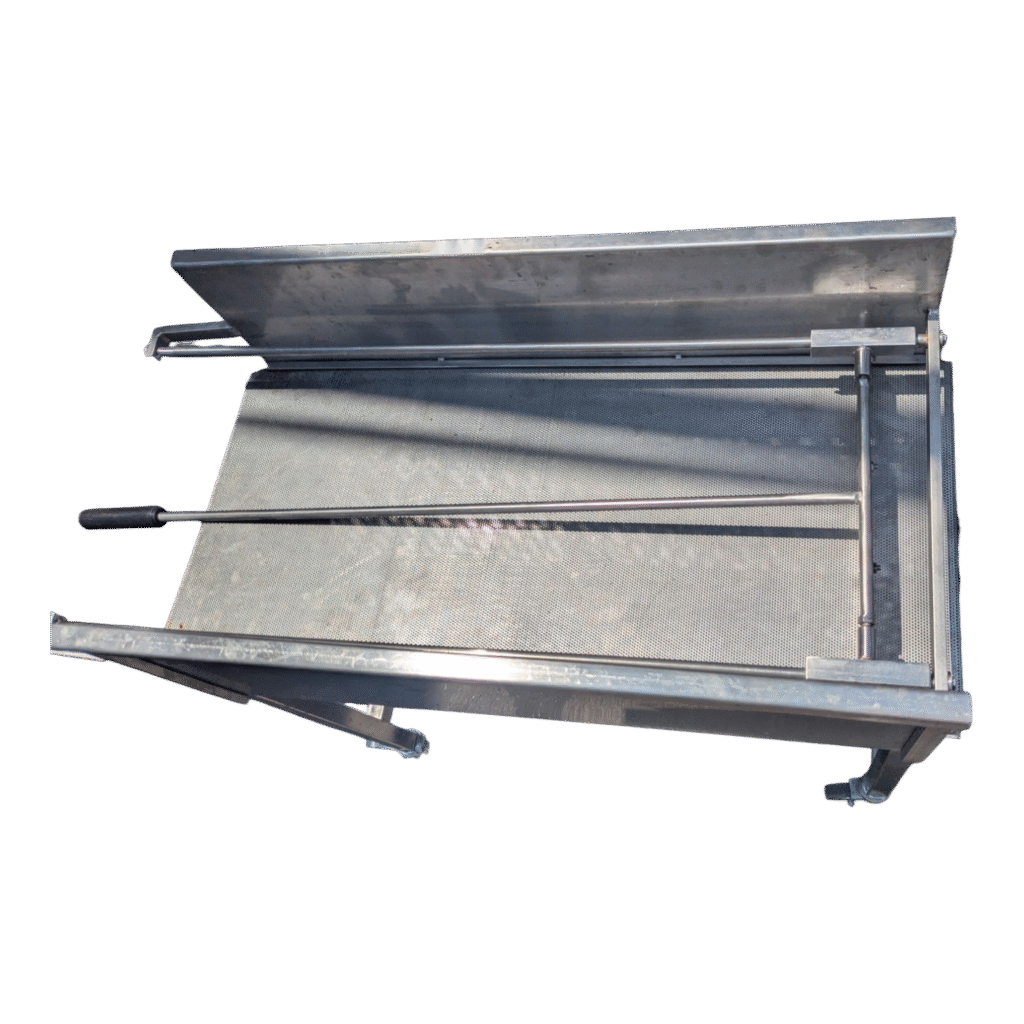

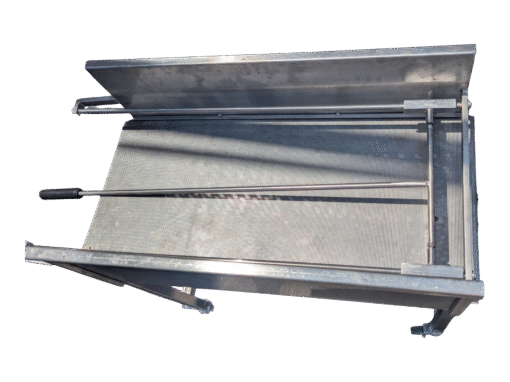

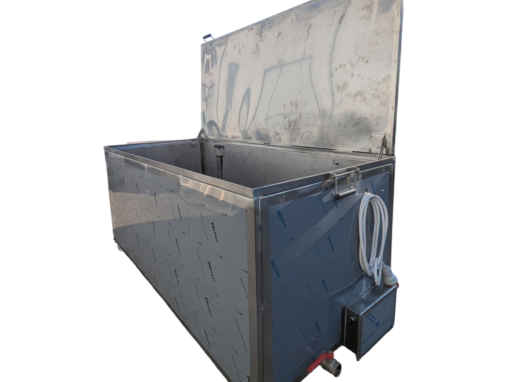

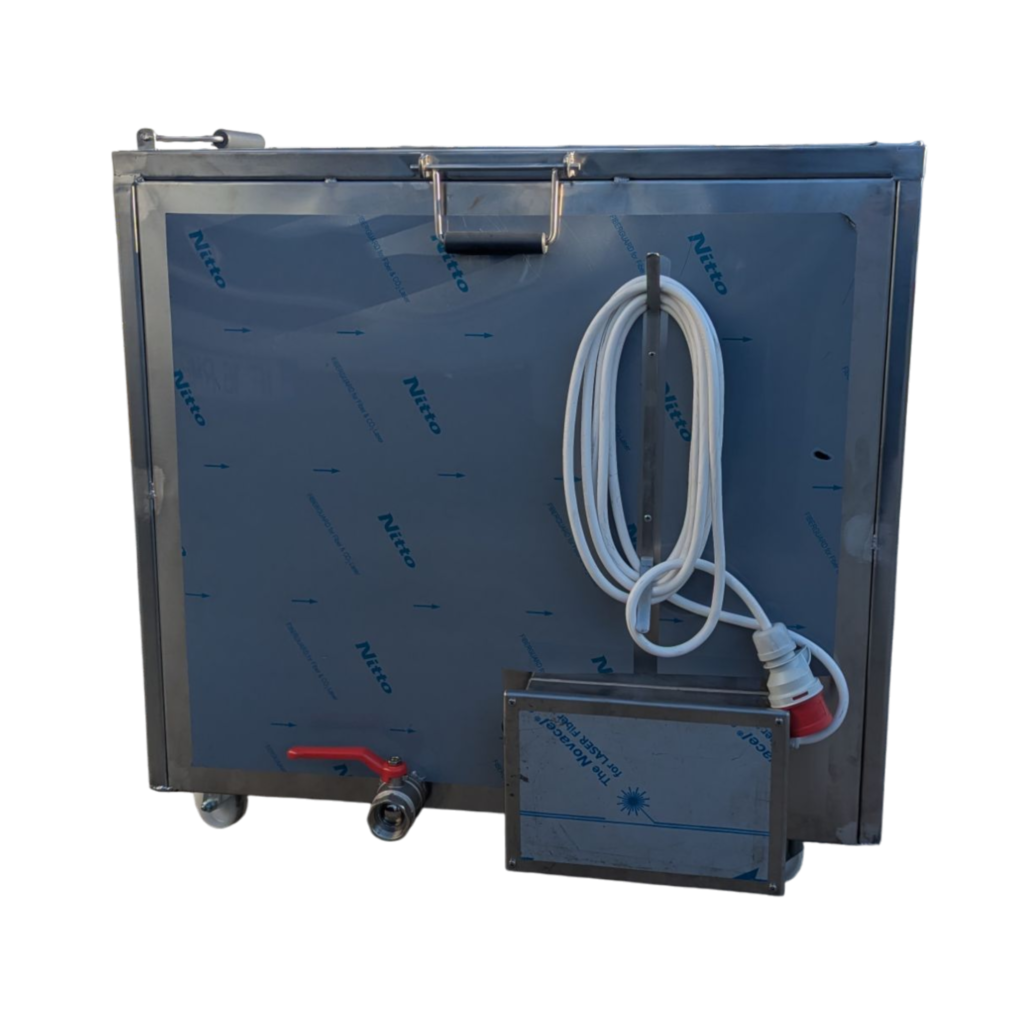

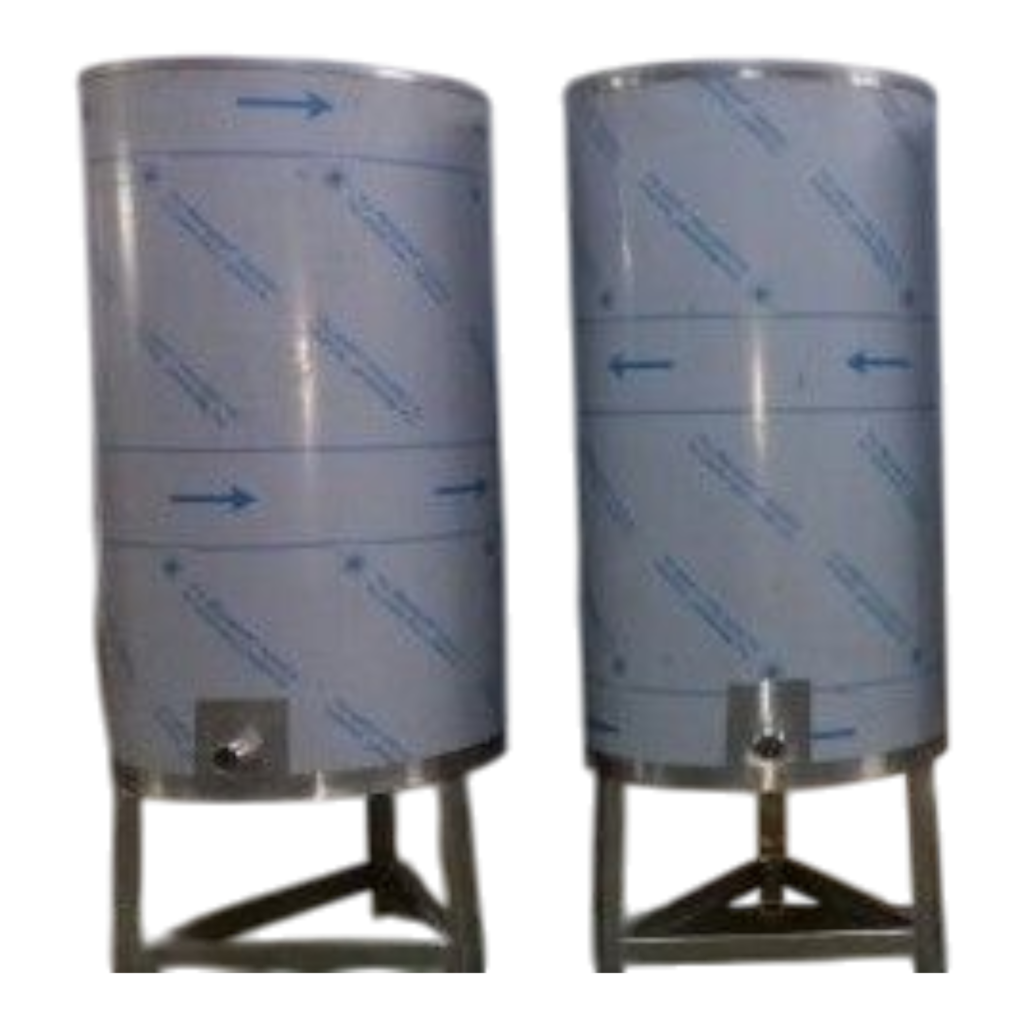

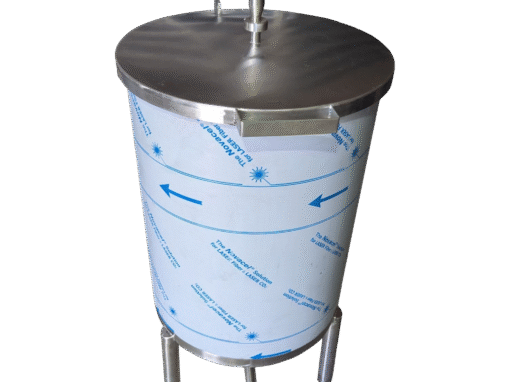

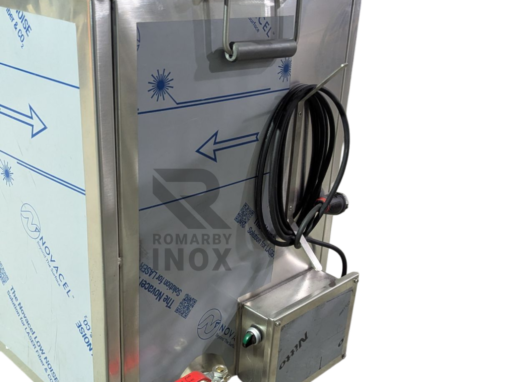

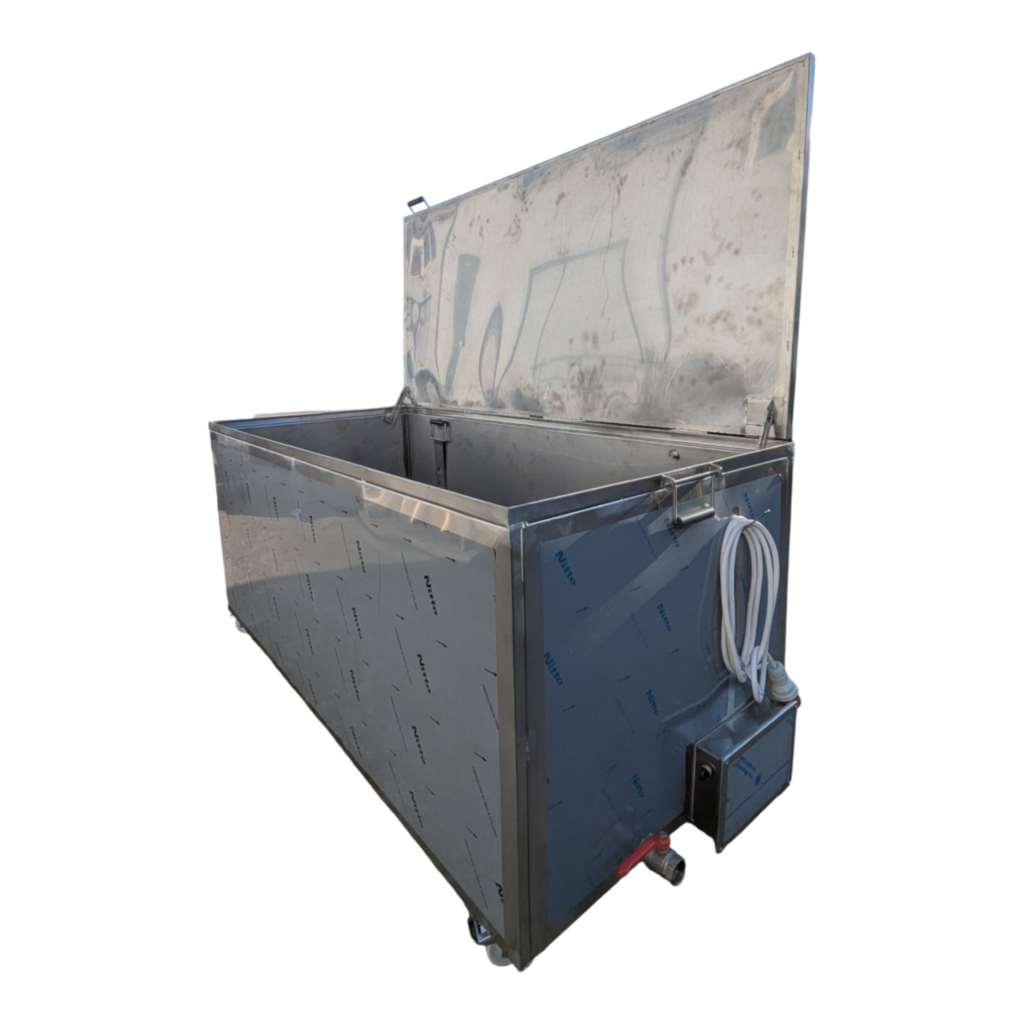

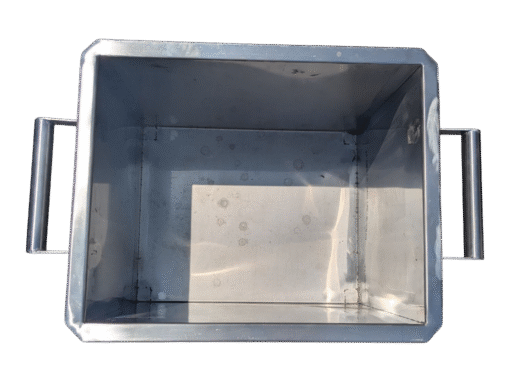

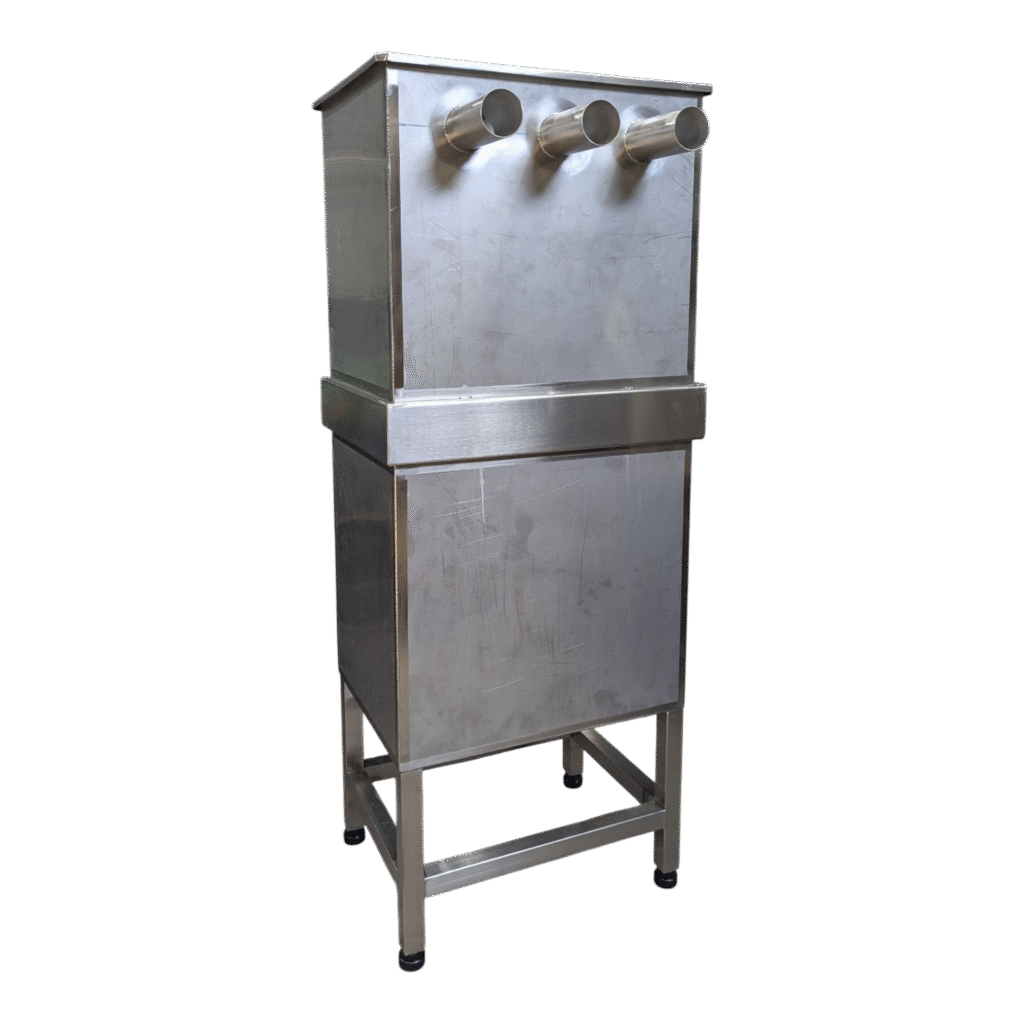

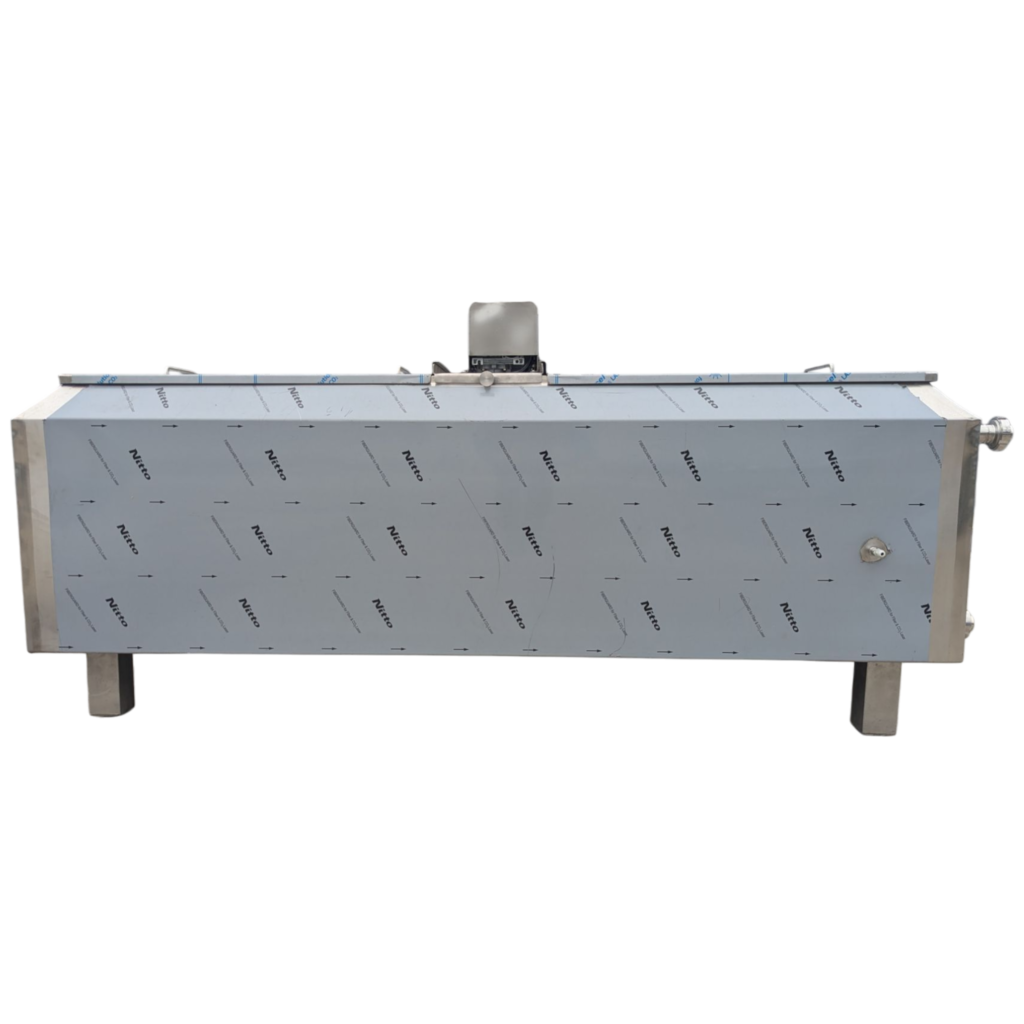

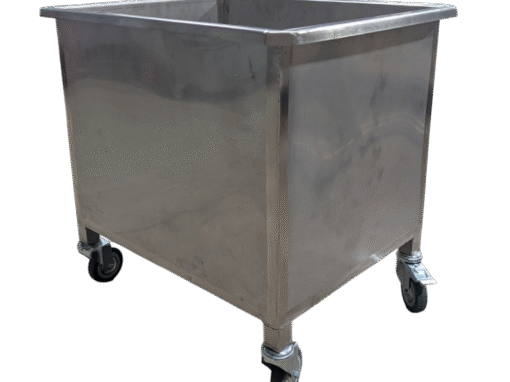

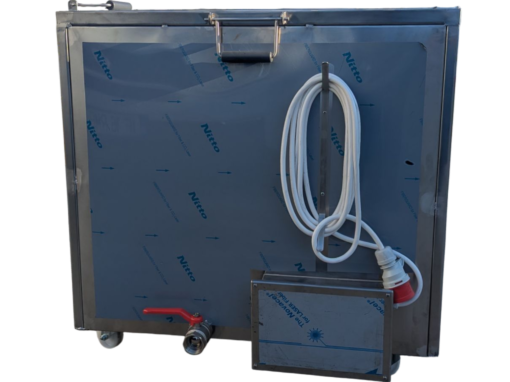

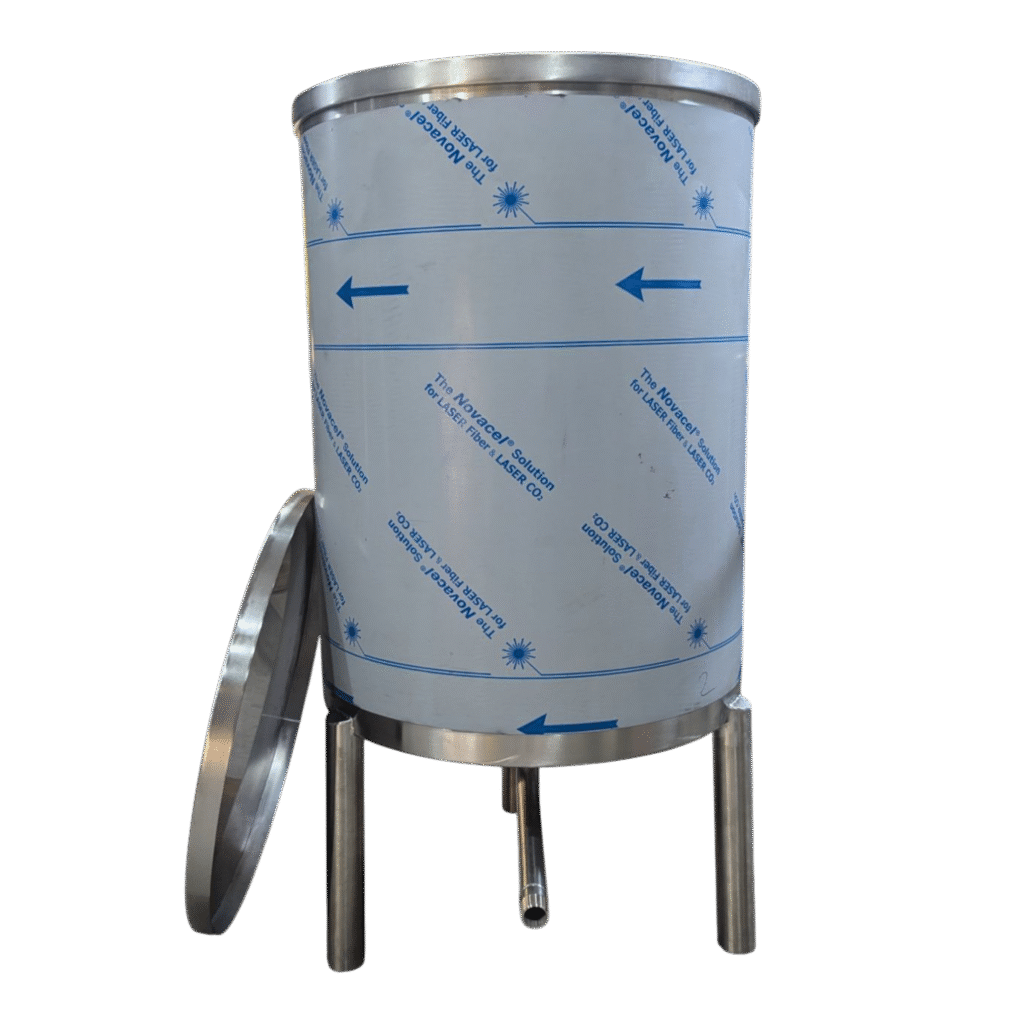

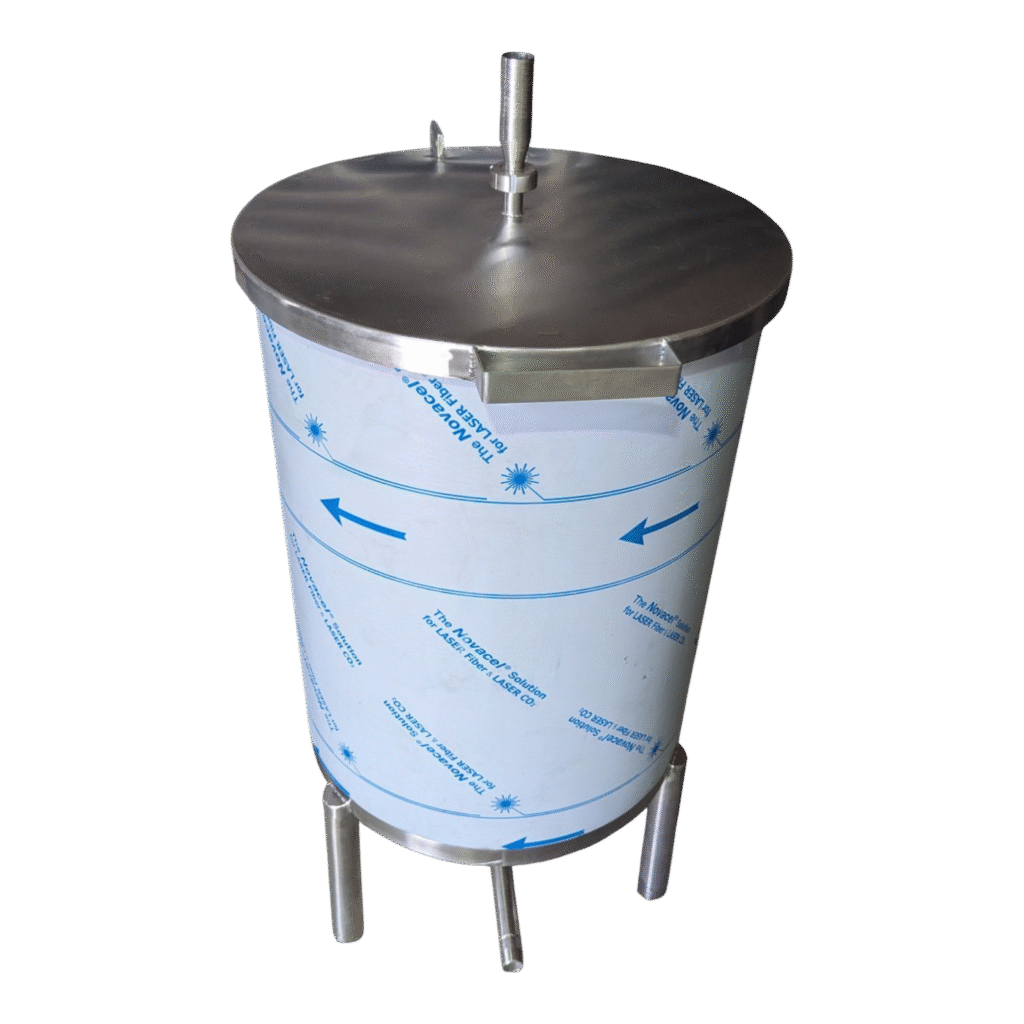

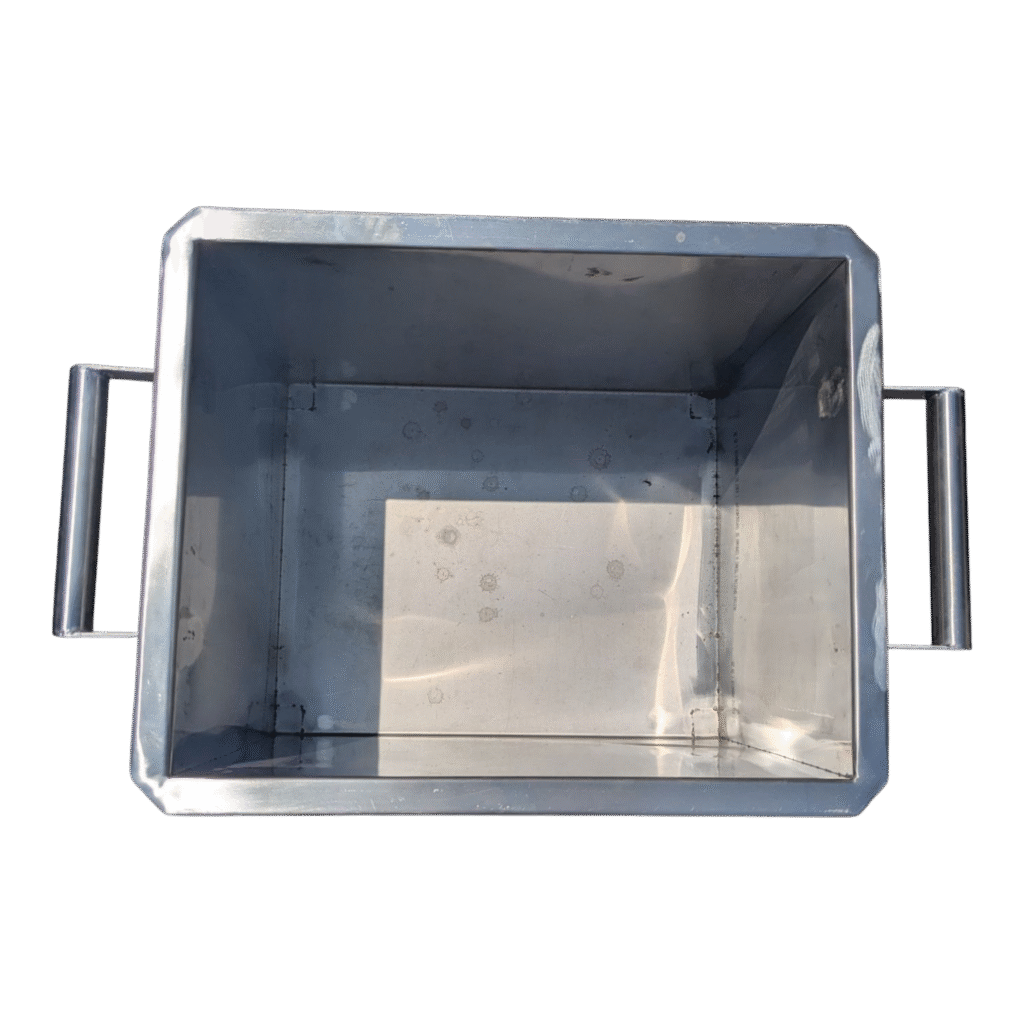

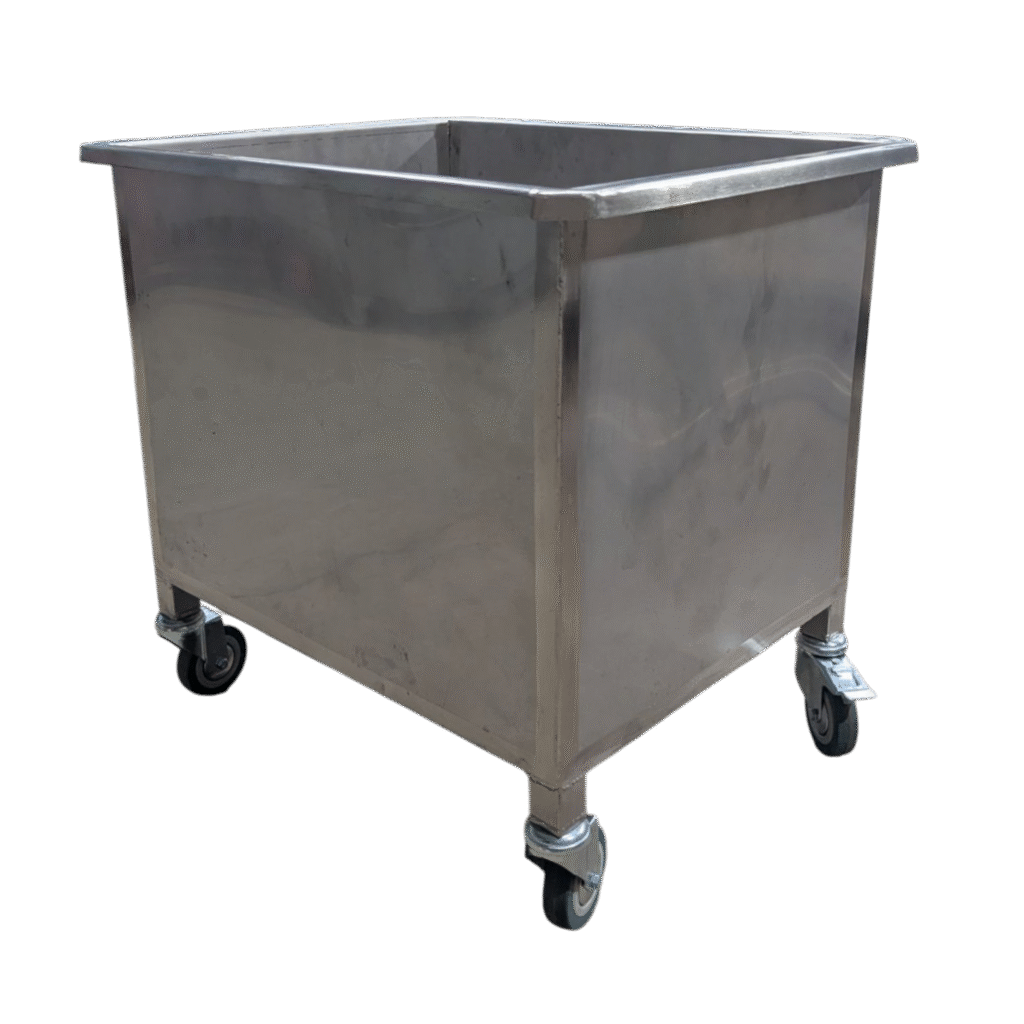

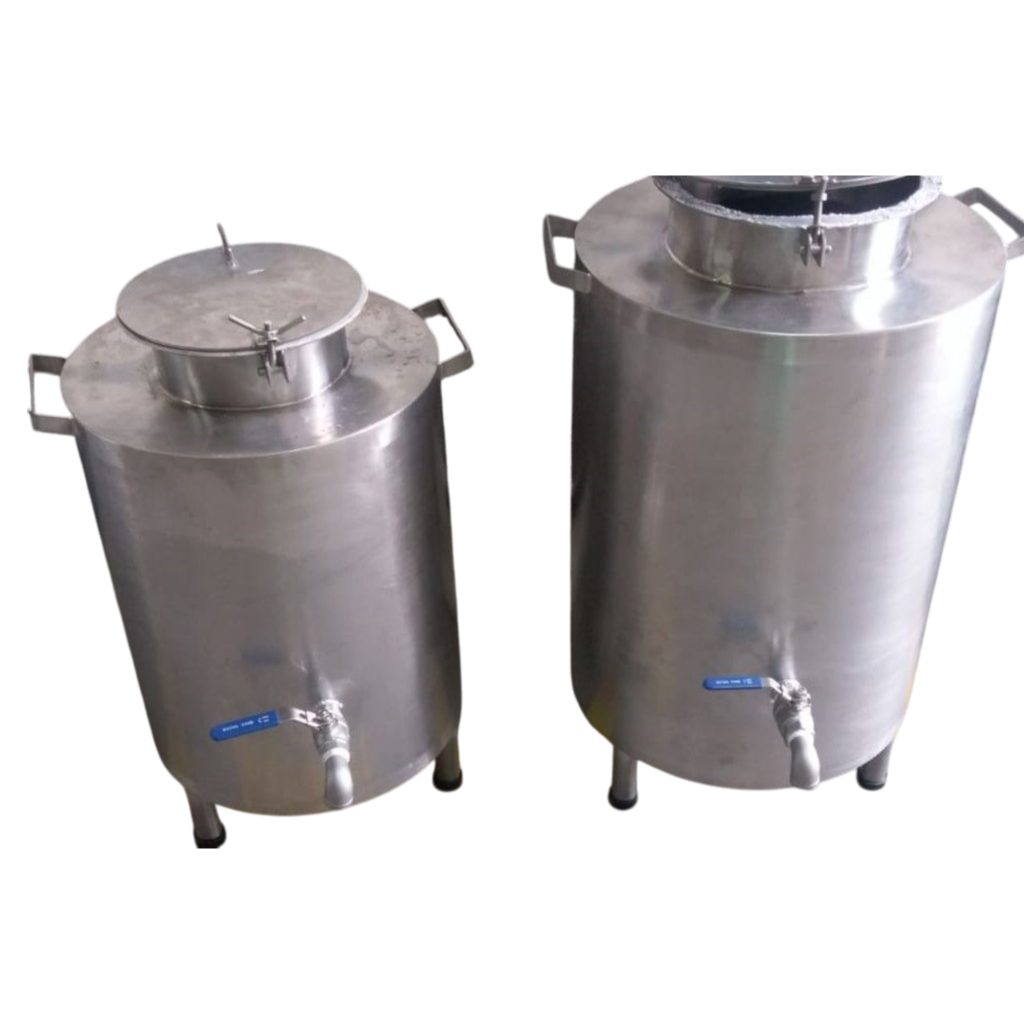

Fotografii din lucrări reale: cisterna de transport din inox și, pentru comparație, bazine rotunde și dreptunghiulare și cuve pe roți. Apasă pe o fotografie ca s-o vezi mare, sau pe titlu ca să deschizi pagina proiectului.
17 fotografii
Ai nevoie de o cisternă din inox?
Trimite-ne forma, cotele exterioare, grosimea tablei și materialul, ce lichid va ține cisterna și la ce temperatură, ce gură de vizitare vrei și dacă are nevoie de golire, picioare sau roți. Un desen, o schiță sau o fotografie ajută. Spune-ne unde va sta și ce gabarit are locul. Dacă nu ești sigur de grosime sau de formă, scrie-ne ce trebuie să facă cisterna și stabilim împreună la ofertare.
