Făcute la comandă în Popești-Leordeni, Ilfov
Malaxor inox la comandă, cu arbori și palete
Facem la comandă malaxoare din inox AISI 304: cuvă din tablă sudată, cu unul sau doi arbori orizontali ori cu un arbore vertical, cu palete. Alegi tipul, scrii cotele exterioare ale cuvei și grosimea tablei, iar pagina desenează malaxorul în 3D și calculează volumul total și volumul util al cuvei. Dacă ai nevoie de un anumit volum, scrii câți litri și pagina potrivește lungimea sau înălțimea. Dimensiunile sunt la comandă, în limitele de mai jos. Ne trimiți configurația și revenim cu oferta de preț în două zile lucrătoare.
Modelele 3D sunt orientative. Desenul arată cum poate arăta un malaxor și te ajută să alegi cotele, dar nu este desen de execuție. Cuva, arborii, paletele, grila, motoreductorul, ștuțul de golire și sprijinul se stabilesc și se confirmă pe desen, la ofertare. Cotele exterioare ale cuvei și volumul cuvei sunt cele calculate de pagină.
Calculatorul dă volumul cuvei, nu performanța malaxorului: puterea motorului, turația, forma paletelor și timpul de amestecare depind de produsul amestecat și se stabilesc la ofertare. Nu facem recipiente sub presiune.
- Material
- Inox AISI 304; AISI 316 la cerere
- Tipuri
- Orizontal cu 1 sau 2 arbori, vertical
- Lungimea cuvei, până la
- 3000 mm
- Ofertă de preț
- În două zile lucrătoare
Calculează litrii cuvei unui malaxor inox, în 3D
Cotele sunt exterioare, în milimetri. Interiorul se calculează scăzând grosimea tablei, iar volumul util se măsoară până la distanța aleasă sub marginea cuvei (100 mm, dacă nu o schimbi). Modelul se poate roti. Butonul „Din sus” arată grila și paletele, iar „Secțiune” taie cuva în două, ca să vezi nivelul materialului. Configurația rămâne în adresa paginii, ca s-o poți trimite cuiva.
Exemplu de calcul. Malaxor orizontal cu un arbore, cuvă de 1000 × 500 × 600 mm, din tablă de 2 mm.
- Interior
- 996 × 496 × 598 mm
- Volum total
- 269,13 L
- Volum util
- 219,73 L, la 100 mm sub marginea cuvei
- Material
- inox AISI 304, tablă de 2 mm
La un malaxor orizontal cu doi arbori, cuvă de 1200 × 800 × 600 mm, din tablă de 2 mm, interiorul are 1196 × 796 × 598 mm, iar volumul util este de 437,69 L (532,89 L total). La un malaxor vertical, cuvă de Ø800 × 900 mm, interiorul are Ø796 × 898 mm, iar volumul util este de 397,12 L (446,88 L total). Modelele 3D sunt orientative.
Configuratorul 3D are nevoie de JavaScript. Dacă nu se deschide, scrie-ne tipul, cotele exterioare și grosimea pe contact@romarbyinox.ro și îți trimitem oferta.
3 tipuri de malaxoare inox, la dimensiunile tale
Toate au cuva din inox AISI 304, cu unul sau doi arbori cu palete, acoperită cu grilă sau cu capac. Imaginile sunt modele 3D orientative, desenate cu același calculator ca cel de mai sus; nu sunt fotografii de lucrări. Dimensiunile, grosimea și echiparea se stabilesc pe fiecare comandă.

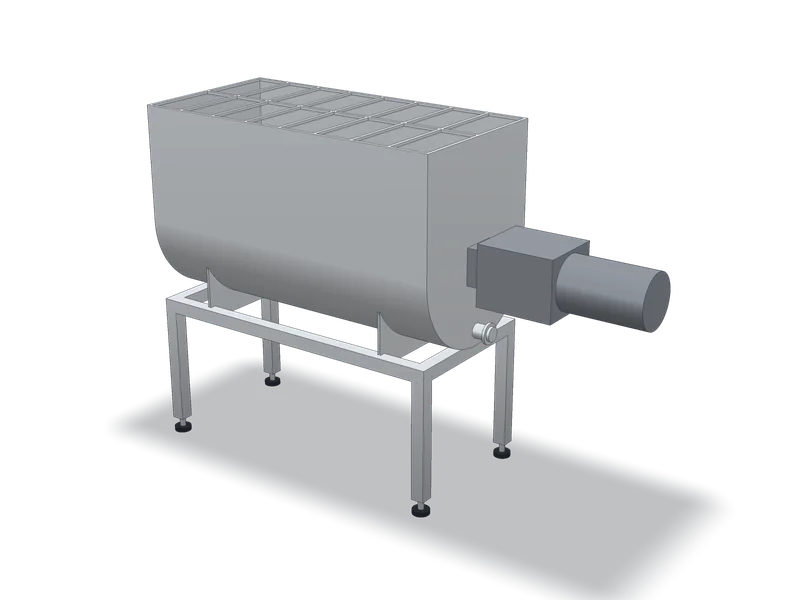

Malaxor orizontal cu un arbore
Cuvă în formă de U, cu fundul semicircular, și un singur arbore orizontal cu palete, pe toată lungimea. Este varianta cea mai simplă ca formă. Alegi lățimea și înălțimea cuvei, iar lungimea o potrivești la volumul dorit.
Calculează în 3D: Malaxor orizontal cu un arbore

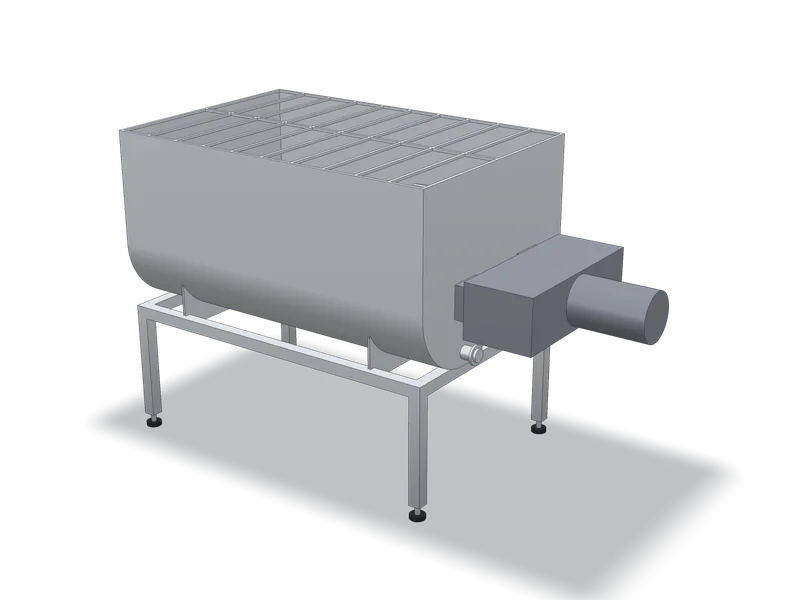

Malaxor orizontal cu doi arbori
Doi semicilindri alăturați, cu doi arbori paraleli cu palete. La aceeași lungime și înălțime, cuva este mai lată decât cea cu un arbore. Poziția arborilor, forma paletelor și decalajul dintre ele se stabilesc la ofertare.
Calculează în 3D: Malaxor orizontal cu doi arbori

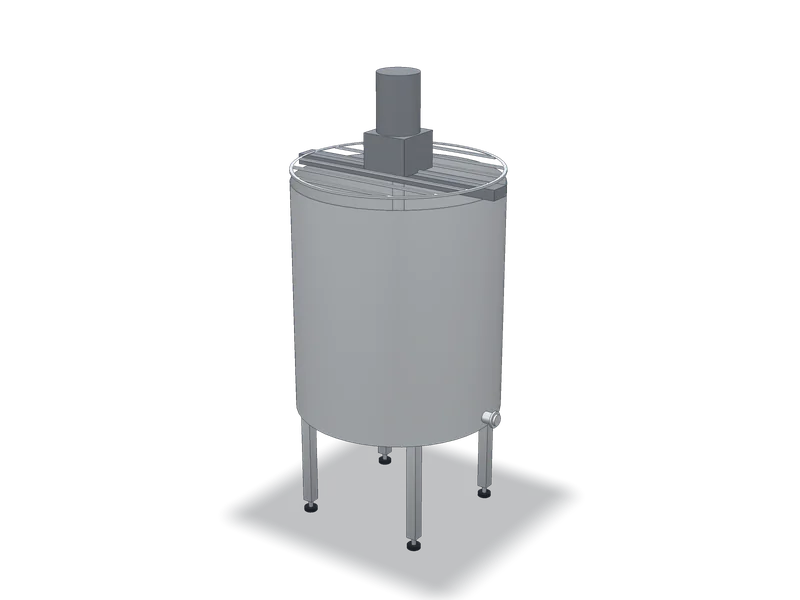

Malaxor vertical
Cuvă cilindrică în picioare, cu fundul plat și un arbore vertical central, antrenat de sus. Ocupă puțin loc pe podea și poate sta pe picioare sau pe roți. La comandă se stabilesc diametrul și înălțimea.
Calculează în 3D: Malaxor verticalPentru cuve deschise sus fără arbori vezi rezervoarele și bazinele din inox, iar pentru recipiente închise, cisternele din inox. Pentru tăierea pereților, a fundului și a capetelor vezi debitarea laser.
Cum se calculează litrii cuvei unui malaxor inox
Calculatorul din pagină scade grosimea tablei din cotele exterioare, apoi înmulțește aria secțiunii interioare cu lungimea sau cu înălțimea. Un litru este un decimetru cub. Volumul arborilor și al paletelor nu se scade.
Malaxor orizontal cu un arbore
Lățimea și lungimea interioare sunt cotele exterioare minus de două ori grosimea tablei, iar înălțimea interioară este înălțimea exterioară minus grosimea fundului. Raza interioară este jumătate din lățimea interioară. Secțiunea cuvei are jos un semicerc, iar deasupra axei pereți drepți, până la marginea de sus. Volumul total este aria secțiunii înmulțită cu lungimea interioară; pentru volumul util se ia aria până la nivelul ales.
Exemplu: 1000 × 500 × 600 mm, tablă de 2 mm. Interiorul are 996 × 496 × 598 mm, volumul total este de 269,13 L, iar cu materialul la 100 mm sub margine volumul util este de 219,73 L.
Malaxor orizontal cu doi arbori
Cuva are jos două semicercuri de aceeași rază, care se suprapun, cu axele la 1,6 raze una de alta; lățimea exterioară a cuvei este de 3,6 ori raza. Deasupra axelor pereții sunt drepți. Din lățimea pe care o alegi, pagina află raza și aria secțiunii, apoi o înmulțește cu lungimea interioară. Lungimea și înălțimea se calculează ca la cuva cu un arbore.
Exemplu: 1200 × 800 × 600 mm, tablă de 2 mm. Interiorul are 1196 × 796 × 598 mm, volumul total este de 532,89 L, iar volumul util, la 100 mm sub margine, este de 437,69 L.
Malaxor vertical
Diametrul interior este diametrul exterior minus de două ori grosimea tablei, iar înălțimea interioară este înălțimea exterioară minus grosimea fundului. Volumul total este π × (diametrul interior ÷ 2)² × înălțimea interioară; volumul util se măsoară până la distanța aleasă sub margine. Exemplu: Ø800 × 900 mm, tablă de 2 mm. Interiorul are Ø796 × 898 mm, volumul total este de 446,88 L, iar volumul util, la 100 mm sub margine, este de 397,12 L.
Volumul total și volumul util
Un malaxor nu se umple până la margine. Volumul total este tot spațiul din interiorul cuvei. Volumul util se măsoară până la o distanță sub marginea de sus: calculatorul pornește cu 100 mm, iar tu o poți schimba între 0 și 300 mm. În modelul 3D, materialul se vede în vederea „Secțiune”, până la nivelul util.
Ce este orientativ în model și ce se stabilește la ofertare
Modelul 3D te ajută să alegi cotele și să vezi cum arată tipul ales. Nu este desen de execuție.
Ce vine din calculator
Cotele exterioare ale cuvei, grosimea tablei, tipul ales (cu un arbore, cu doi arbori sau vertical), volumul total și volumul util, ca volum al cuvei. Acestea sunt cele din configurația pe care ne-o trimiți.
Ce este doar orientativ
Numărul, forma și poziția paletelor, grosimea arborilor, lagărele, grila sau capacul plin, motoreductorul, ștuțul de golire, picioarele sau roțile și sprijinul din desen. Sunt desenate ca să ai o imagine de ansamblu; le stabilim și le confirmăm pe desen, la ofertare.
Din aceleași motive, înălțimea totală, lungimea totală cu motoreductor și poziția sprijinului din rezumatul configurației sunt aproximative.
Câți litri are cuva unui malaxor, după dimensiuni
Mai jos sunt câteva dimensiuni, ca reper. Toate sunt calculate cu aceeași formulă ca în calculator, pentru tablă de 2 mm și volum util la 100 mm sub marginea cuvei. Pentru alte cote folosește calculatorul de mai sus.
Malaxoare orizontale cu un arbore
| Lungime × lățime × înălțime (mm) | Interior (mm) | Volum total (L) | Volum util (L) |
|---|---|---|---|
| 600 × 400 × 500 | 596 × 396 × 498 | 107,51 | 83,91 |
| 800 × 500 × 600 | 796 × 496 × 598 | 215,09 | 175,61 |
| 1000 × 500 × 600 | 996 × 496 × 598 | 269,13 | 219,73 |
| 1000 × 600 × 700 | 996 × 596 × 698 | 376,38 | 317,02 |
| 1500 × 600 × 700 | 1496 × 596 × 698 | 565,33 | 476,17 |
| 1500 × 800 × 900 | 1496 × 796 × 898 | 967,64 | 848,56 |
| 2000 × 800 × 900 | 1996 × 796 × 898 | 1 291,05 | 1 132,17 |
| 2000 × 1000 × 1000 | 1996 × 996 × 998 | 1 771,58 | 1 572,78 |
Malaxoare orizontale cu doi arbori
| Lungime × lățime × înălțime (mm) | Interior (mm) | Volum total (L) | Volum util (L) |
|---|---|---|---|
| 800 × 600 × 500 | 796 × 596 × 498 | 222,67 | 175,22 |
| 1000 × 800 × 600 | 996 × 796 × 598 | 443,78 | 364,50 |
| 1200 × 800 × 600 | 1196 × 796 × 598 | 532,89 | 437,69 |
| 1500 × 1000 × 700 | 1496 × 996 × 698 | 968,74 | 819,74 |
| 2000 × 1000 × 700 | 1996 × 996 × 698 | 1 292,52 | 1 093,71 |
| 2000 × 1200 × 800 | 1996 × 1196 × 798 | 1 767,87 | 1 529,15 |
| 2500 × 1200 × 800 | 2496 × 1196 × 798 | 2 210,72 | 1 912,20 |
| 3000 × 1500 × 900 | 2996 × 1496 × 898 | 3 702,87 | 3 254,67 |
Malaxoare verticale
| Diametru × înălțime (mm) | Interior (mm) | Volum total (L) | Volum util (L) |
|---|---|---|---|
| Ø500 × 600 | Ø496 × 598 | 115,55 | 96,22 |
| Ø600 × 800 | Ø596 × 798 | 222,63 | 194,73 |
| Ø800 × 900 | Ø796 × 898 | 446,88 | 397,12 |
| Ø800 × 1200 | Ø796 × 1198 | 596,17 | 546,41 |
| Ø1000 × 1000 | Ø996 × 998 | 777,57 | 699,66 |
| Ø1000 × 1500 | Ø996 × 1498 | 1 167,13 | 1 089,22 |
| Ø1200 × 1200 | Ø1196 × 1198 | 1 345,89 | 1 233,54 |
| Ø1500 × 1500 | Ø1496 × 1498 | 2 633,09 | 2 457,31 |
Cotele de pe prima coloană sunt exterioare ale cuvei. Tabelele dau doar volumul cuvei: dacă un perete depășește o foaie de tablă, cuva se face din mai multe bucăți sudate (vezi limitele de mai jos).
Capac, antrenare, golire și sprijin
Cuva este deschisă sus și se acoperă cu o grilă sau cu un capac plin. Arborii cu palete sunt antrenați de un motoreductor, la un capăt.
Ce poți alege în calculator
Capacul: grilă sau capac plin. Antrenarea: cu motoreductor sau fără (arborele rămâne cu capătul liber). Golirea: cu ștuț de golire jos, pe peretele din dreapta, sau fără. Sprijinul: pe picioare sau pe roți. Grosimea tablei: 1,5, 2, 3 sau 4 mm. Materialul: AISI 304 sau 316, cu finisaj satinat sau lustruit.
Opțiunile se văd în model și se trec în cererea de ofertă. Înălțimea de la podea până la fundul cuvei din desen este de aproximativ 450 mm pe picioare și 460 mm pe roți.
Ce se stabilește la ofertare
Tipul și puterea motoreductorului, turația, sensul de rotație, felul în care se ține și se etanșează arborele la trecerea prin pereți, forma grilei și felul în care se deschide, poziția și filetul ștuțului de golire, înălțimea sprijinului și tipul roților. În model, toate acestea sunt desenate doar orientativ.
Spune-ne ce amesteci, cât se încarcă o dată, cum se încarcă și cum se golește malaxorul, ca să alegem împreună soluția potrivită.
Ce facem și ce nu facem
Ce facem
Malaxoare din inox AISI 304 la comandă: cuvă din tablă sudată, orizontală cu un arbore sau cu doi arbori, ori verticală, cu arbori cu palete, grilă sau capac, ștuț de golire și sprijin pe picioare sau pe roți. Dimensiunile sunt la comandă, în limitele din tabelul de mai jos. Finisajul poate fi satinat sau lustruit.
Calculatorul acoperă cuvele cu capetele plate (cele orizontale) și cu fundul plat (cele verticale). Pentru alt fund sau pentru racorduri suplimentare, scrie-ne și le discutăm la ofertare.
Ce nu facem
Nu facem recipiente sub presiune: hidrofoare, autoclave, cazane sau rezervoare de aer comprimat. Un malaxor care ar lucra sub presiune nu îl putem oferta.
Calculatorul nu dimensionează motorul și nu spune cât de bine amestecă malaxorul: nu calculează puterea, turația sau timpul de amestecare. Nici rezistența construcției nu o verifică: grosimea tablei și întăririle pereților depind de dimensiuni și de materialul amestecat și se stabilesc la ofertare.
Limitele calculatorului
Calculatorul primește cote exterioare în milimetri, în aceste limite. Pentru alte dimensiuni scrie-ne și le discutăm la ofertare.
| Cota | Limite |
|---|---|
| Lungime (L), la malaxoarele orizontale | 400–3000 mm |
| Lățime (W), la malaxorul cu un arbore | 300–1000 mm |
| Lățime (W), la malaxorul cu doi arbori | 500–1500 mm |
| Diametru (D), la malaxorul vertical | 400–1500 mm |
| Înălțime (H) | 300–1500 mm |
| Grosimea tablei | 1,5; 2; 3; 4 mm |
| Distanța sub margine, pentru volumul util | 0–300 mm |
| Înălțimea minimă, la malaxoarele orizontale | Peste axa arborelui trebuie să încapă raza de rotație a paletelor: de exemplu 492 mm la lățimea de 500 mm (un arbore) și 436 mm la 800 mm (doi arbori). |
Tabla se pornește dintr-o foaie de 1500 × 3000 mm. Dacă peretele curbat al cuvei, fundul sau virola o depășesc, calculatorul spune că piesa se face din mai multe bucăți sudate. Câmpul „Litri doriți” acceptă cel mult 10 000 de litri.
Ce material alegi: inox AISI 304 sau AISI 316
| Marcă | Ce este | Unde se potrivește |
|---|---|---|
| AISI 304 | Inox austenitic cu crom și nichel. | Alegerea obișnuită: industria alimentară, apă, uleiuri, soluții de curățare, interior și exterior obișnuit. |
| AISI 316 | Ca 304, cu adaos de molibden. Rezistă mai bine la cloruri. | Produse cu sare sau cu clor, dezinfectanți cu clor, locuri unde se împrăștie sare. Se oferă la cerere. |
Pentru contact cu alimente, spune-ne ce cerințe ai și pentru ce produs; le discutăm la ofertare. Finisajul poate fi satinat sau lustruit.
Cum se face un malaxor în atelierul nostru
Etapele unui malaxor din inox, de la tablă la malaxorul gata.
- Debitare
Pereții, capetele, fundul și celelalte piese plate se taie la laser din tablă de inox. Vezi serviciul de debitare laser.
- Formare
Tabla se rulează pentru fundul semicircular sau pentru virola cuvei verticale și se îndoaie pentru pereții drepți.
- Sudură
Îmbinările se sudează. Arborii cu palete, grila sau capacul, ștuțul de golire și sprijinul se montează după comandă.
- Finisare
Suprafața se finisează satinat sau lustruit, după preferință. Montajul antrenării și modul de livrare se stabilesc la ofertare.
Cum comanzi
Trimite configurația din pagină sau scrie-ne tipul, cotele exterioare, grosimea și materialul, ce amesteci și cât se încarcă o dată, cum se încarcă și se golește malaxorul și dacă are nevoie de picioare sau de roți. Primești oferta de preț în două zile lucrătoare.
Întrebări frecvente despre malaxoarele din inox
Cum calculez câți litri are cuva unui malaxor inox?
Ce diferență este între malaxorul cu un arbore, cel cu doi arbori și cel vertical?
Cât de exact este modelul 3D al malaxorului?
Ce diferență este între volumul total și volumul util?
Calculatorul dă puterea motorului sau timpul de amestecare?
Ce material se potrivește, AISI 304 sau 316, și pot amesteca alimente?
Faceți malaxoare sub presiune?
Ce grosime de tablă să aleg pentru un malaxor inox?
Cât costă un malaxor din inox și cum cer oferta?
Cuve și bazine din inox făcute în atelier
Pe site nu avem încă fotografii cu malaxoare. Mai jos sunt cuve, bazine și cisterne din inox făcute în atelier, ca să vezi cum lucrăm tabla de inox, sudurile și finisajul. Apasă pe o fotografie ca s-o vezi mare, sau pe titlu ca să deschizi pagina proiectului.
15 fotografii
Ai nevoie de un malaxor inox?
Trimite-ne tipul, cotele exterioare ale cuvei, grosimea tablei și materialul, ce amesteci și cât se încarcă o dată, cum se încarcă și se golește malaxorul și dacă are nevoie de grilă sau capac, de motoreductor, de picioare ori de roți. Un desen, o schiță sau o fotografie ajută. Spune-ne unde va sta și ce gabarit are locul. Dacă nu ești sigur de tip sau de dimensiuni, scrie-ne ce trebuie să facă malaxorul și stabilim împreună la ofertare.
